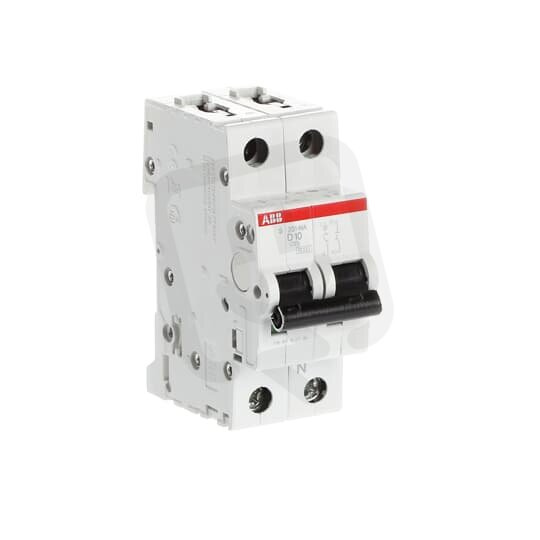

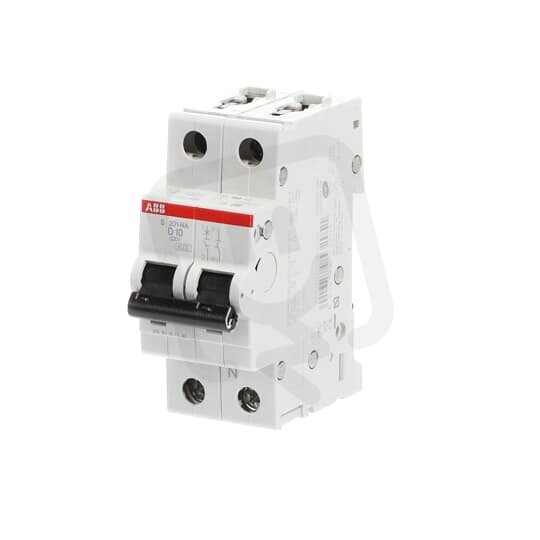

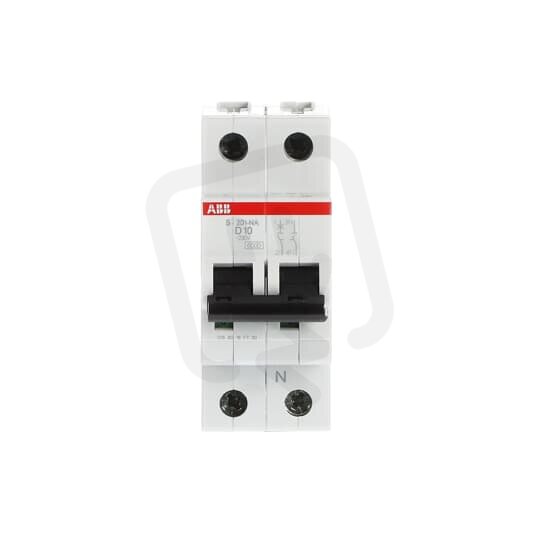

ABB S201-D10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
433,34 Kč
Cena po registraci:
386,93 Kč/ks
Po registraci bez DPH:
319,78 Kč
Vaše cena s DPH:
403,03 Kč/ks
Vaše cena bez DPH:
333,08 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134429
- Kód dodavatele:
- 2CDS251103R0101
- EAN:
- 4016779532051
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,2 W
ABB S201-D10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. D 6kA
Jistič ABB S201-D10NA (EAN: 4016779532051) je jednopólový modulární jistič s odpojením N vodiče (1+NA) pro jmenovitý proud 10 A a charakteristiku D.
Má vypínací schopnost 6 kA podle EN 60898 (230/400 V) a 10 kA Icu podle IEC 60947-2, jmenovité napětí 230 V, modulární šířku 2 a chrání 1 pól (celkem 2 póly).
Podporuje spínání N vodiče, možnost doplňkové výbavy, má stupeň krytí IP20, provozní teplotu -25–55 °C, průřezy vodičů do 0,75–35 mm² (pevné) / 0,75–25 mm² (vícežilové) a není odolný vůči výbuchu ani určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Pro instalace, kde je potřeba oddělit nulový vodič, nabízí odpojení N vodiče (1+NA).
- Jmenovitý proud 10 A je vhodný pro obvody s nižšími proudovými odběry, například osvětlení nebo drobné zásuvkové okruhy.
- Charakteristika D je vhodná pro zátěže s vyššími impulzními proudy, jako jsou motory nebo transformátory.
- Vypínací zkratová schopnost 6 kA (pro 230/400 V podle EN 60898) pokrývá ochranu proti zkratům do této hodnoty.
- Má 1 chráněný pól a 2 póly celkem (1+N), což umožňuje současné odpojení fáze i nulového vodiče.
- Produktová řada S201 s modulární šířkou 2 pro snadnou montáž do standardních rozvaděčů.
Interní název produktu
S201-D10 NA
Podrobný popis produktu
S201-D10NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 10 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
