Rozváděč R-FVE-GW40 - třída ochrany I+II
Obecné parametry
- Značka:
- A-Z Traders
- Kód zboží:
- ELOSOS1426686
- Kód dodavatele:
- R-FVE-GW40
- EAN:
- 2050000762345
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,20 Kč
- Produktová řada:
- R-FVE-GW
Technické parametry
- Charakteristika:
- B
- Jištění:
- jistič
- Materiál tělesa:
- plast
- Modulární šířka:
- 18
- Počet fází:
- 3
- Počet instalačních řád:
- 3
- Počet pólů hlavního vypínače:
- 3
- Počet proud.chráničů 300mA:
- 0
- Počet proud.chráničů 30mA:
- 0
- Přepěťová ochrana:
- ano
- Proud hlavního vypínače:
- 40 A
- S průhledným krytem:
- ano
- Se zásuvkou:
- ne
- Stupeň krytí (IP):
- IP65
- Typ přepěťové ochrany:
- Typ 1+2
- Typ zakrytí:
- dveře
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Způsob montáže:
- povrchová montáž
Rozváděč R-FVE-GW40 - třída ochrany I+II
Rozváděč R-FVE-GW40 (EAN: 2050000762345) z produktové řady R-FVE-GW s třídou ochrany I+II, krytím IP65 a plastovým tělesem je určen pro povrchovou montáž.
Má třífázový hlavní vypínač s proudem 40 A a 3 póly, disponuje 3 instalačními řádky, modulární šířkou 18, jištěním jističem s charakteristikou B a vypínací schopností 6 kA.
Je vybavená přepěťovou ochranou Typ 1+2 a průhledným krytem; neobsahuje zásuvku a nemá žádné proudové chrániče 30 mA ani 300 mA.
Proč si vybrat tento rozváděč?
- Model R-FVE-GW40 – konkrétní označení výrobku, které usnadňuje identifikaci požadovaného provedení.
- Produktová řada R-FVE-GW – patří do jednotné řady navržené pro obdobné instalační a provozní požadavky.
- Třída ochrany I+II – umožňuje řešení jak s ochranným zemněním (třída I), tak v provedení s dvojitou izolací (třída II), podle požadavků instalace.
- Určeno pro fotovoltaické instalace – označení FVE naznačuje použití v rozvodech solárních elektráren a souvisejících aplikacích.
Interní název produktu
Rozváděč R-FVE-GW40 - třída ochrany I+II
Podrobný popis produktu

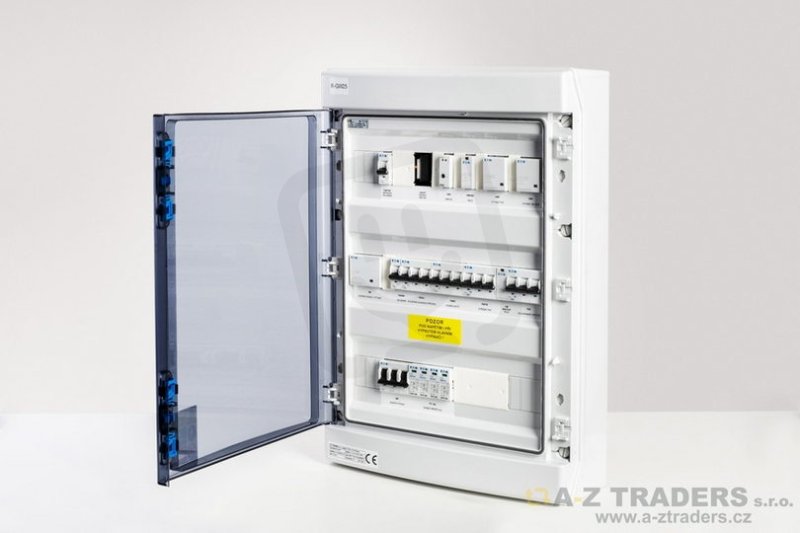

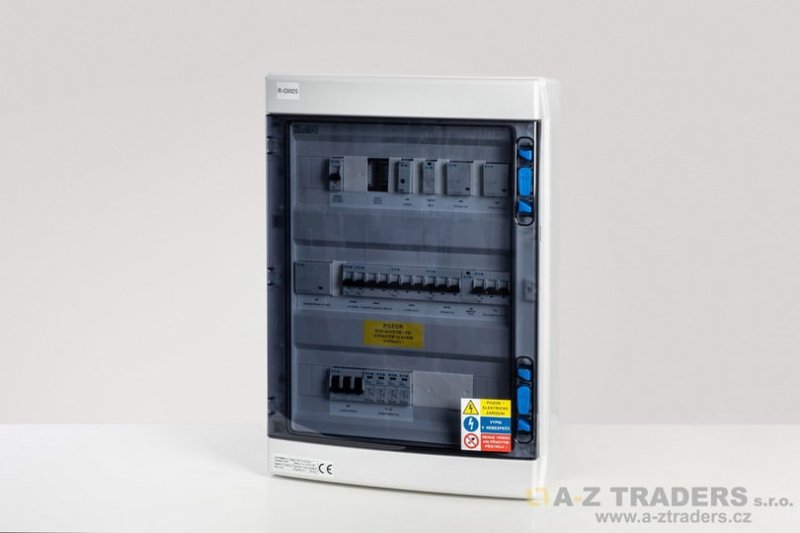

AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
Jeho výhodou je automatické přepnutí mezi standartním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům. Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie. V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW40 je koncipován na hlavní jistič ve sloupku 40 A.
Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.

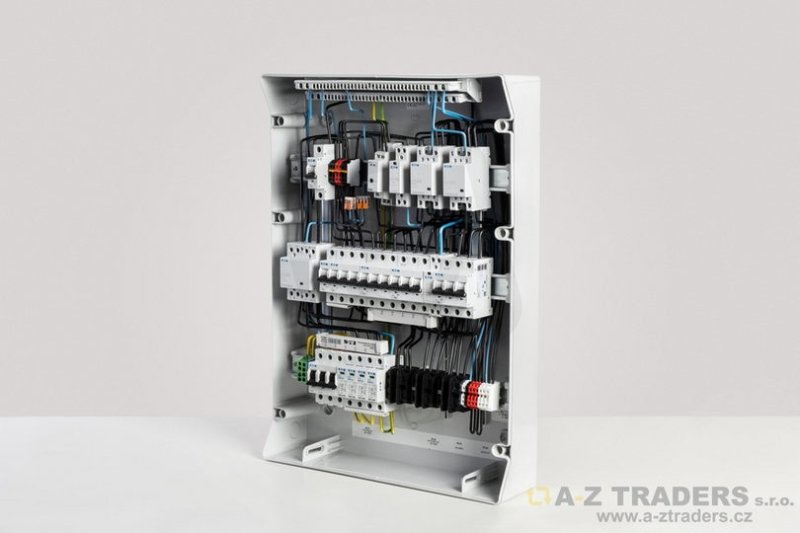

Rozvaděč obsahuje:
| Popis | Počet |
| Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| Hlavní spínač, 240V, 40A, 3HP | 1 |
| Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| Hlídací napěťové relé | 1 |
| Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 2 |
| Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 |
| Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=40A | 1 |
| Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
