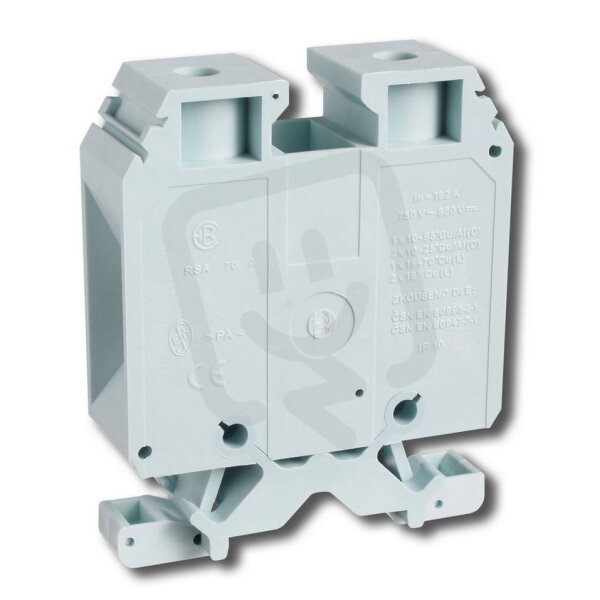

Řadová svorka RSA 70 A - světle modrá ELEKTRO BEČOV A181121
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
244,60 Kč
Cena po registraci:
218,39 Kč/ks
Po registraci bez DPH:
180,49 Kč
Vaše cena s DPH:
227,48 Kč/ks
Vaše cena bez DPH:
188,00 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSORA0024593
- Kód dodavatele:
- A181121
- EAN:
- 8595155002228
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 70 mm
- Interně propojené fáze:
- ne
- Jmenovité napětí:
- 1000 V
- Jmenovitý proud In:
- 192 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ano
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 10-70 mm2
- Pro průřez pevného vodiče:
- 10-95 mm2
- Provozní teplota:
- -20-105 °C
- Průřez vícežilového připojení:
- 16-70 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 24 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 85 mm
- Způsob montáže:
- lišta DIN 35 mm
Řadová svorka RSA 70 A - světle modrá ELEKTRO BEČOV A181121
Řadová svorka RSA 70 A - světle modrá (EAN 8595155002228) nabízí připojení pro 2 vodiče na 1 patře, barva modrá, a vyžaduje ukončovací přepážku.
Podporuje průřez vícežilového připojení 16–70 mm², laněného vodiče 10–70 mm² a pevného vodiče 10–95 mm², s jmenovitým napětím 1000 V a jmenovitým proudem 192 A.

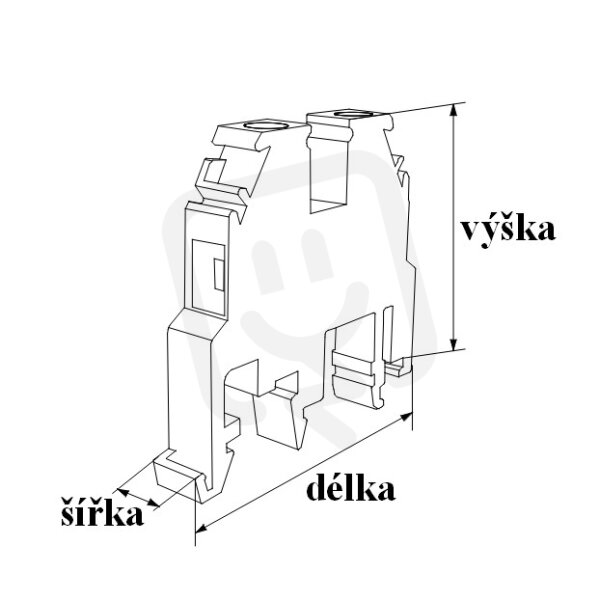

Rozměry 24 × 85 × 70 mm, montáž na DIN lištu 35 mm, šroubové připojení, izolace z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotou -20–105 °C.
Proč si vybrat tuto řadovou svorku?
- Svorka je dodávána v modré barvě.
- Pro připojení vodičů nabízí 2 připojovací místa.
- Má jedno patro, tedy zabírá jedno řadové místo na liště.
- Pro správné zakončení řady vyžaduje ukončovací přepážku.
- Umožňuje připojení vícežilových vodičů o průřezu 16–70 mm2.
- Podporuje pevné vodiče v rozsahu 10–95 mm2.
Interní název produktu
Řadová svorka RSA 70 A - světle modrá
Podrobný popis produktu
Svorka RSA 70 A SM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
