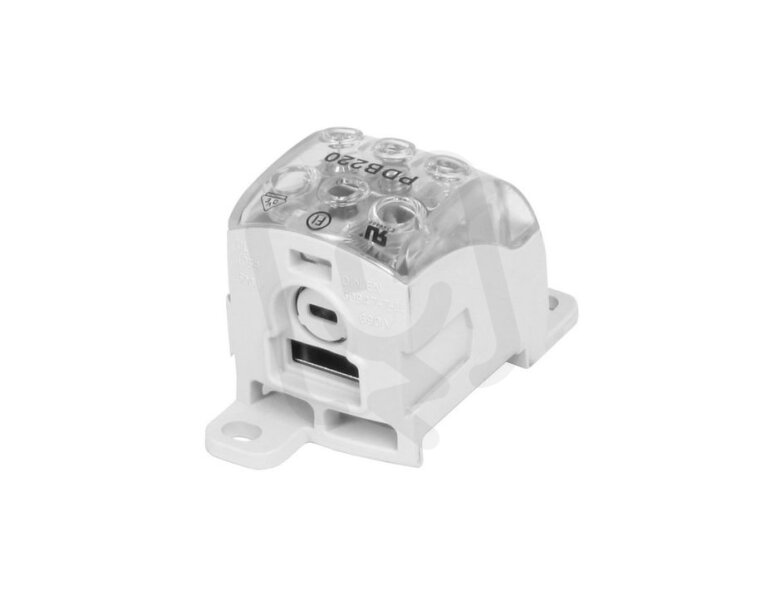

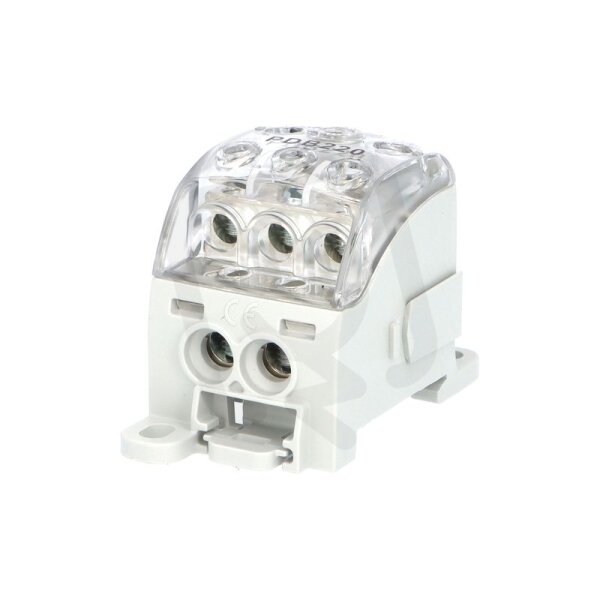

Blok pro rozdělení fází PDB 220 (PVB 160) 1pól. 210A 690V šedý/průhl. víko
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
602,87 Kč
Cena po registraci:
538,28 Kč/ks
Po registraci bez DPH:
444,86 Kč
Vaše cena s DPH:
560,67 Kč/ks
Vaše cena bez DPH:
463,36 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0576674
- Kód dodavatele:
- 1003950
- EAN:
- 4051589206037
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč

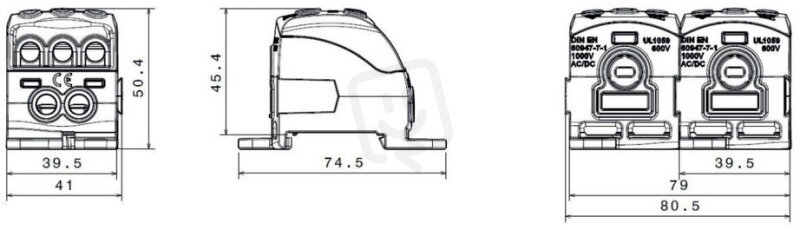

Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 74,5 mm
- Nominální proud:
- 210 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 5
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-25 mm2
- Průřez vodiče, výstup AWG:
- 4-16 mm2
- Šířka:
- 41 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50,4 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází PDB 220 (PVB 160) 1pól. 210A 690V šedý/průhl. víko
Blok pro rozdělení fází Blok pro rozdělení fází PDB 220 (PVB 160) 1pól. s EAN 4051589206037 má 1 pól, jmenovitý proud 210 A a 690 V, se šroubovým připojením a šedým krytem s průhledným víkem.
Pro montáž na DIN lištu disponuje 2 vstupy a 5 výstupů, je vhodný pro pevná jádra i lankové vodiče (není vhodný pro jemné vodiče) a podporuje průřezy vstupů 10–70 mm² a výstupů 1,5–25 mm² (AWG vstup 0–8, AWG výstup 4–16).
Proč si vybrat tento blok pro rozdělení fází?
- Je určen pro jednopólové použití a má 1 pól.
- Jmenovitý proud dosahuje 210 A, což umožňuje připojení silových obvodů.
- Maximální provozní napětí je 690 V, vhodné pro rozvody s tímto napětím.
- Typové označení PDB 220 (PVB 160) usnadňuje identifikaci a kompatibilitu s příslušenstvím.
- Kryt je v šedé barvě, která se hodí do standardních rozváděčů.
- Součástí je průhledné víko, které umožňuje vizuální kontrolu bez otevírání.
Interní název produktu
PVB 160A Bloky pro rozdělení fází
Podrobný popis produktu
Blok pro rozdělení fází PDB 220 (PVB 160), 1pól., 210A, 690V, šedý/průhl. víko, na DIN
Blok pro rozdělení fází PDB 220 (dříve značeno PVB 160), 1pólový, pro CU vodiče, jmenovitý proud 210A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x70mm2 a 15,5x5mm plochý vodič, výstup 2x25mm2, 3x16mm2

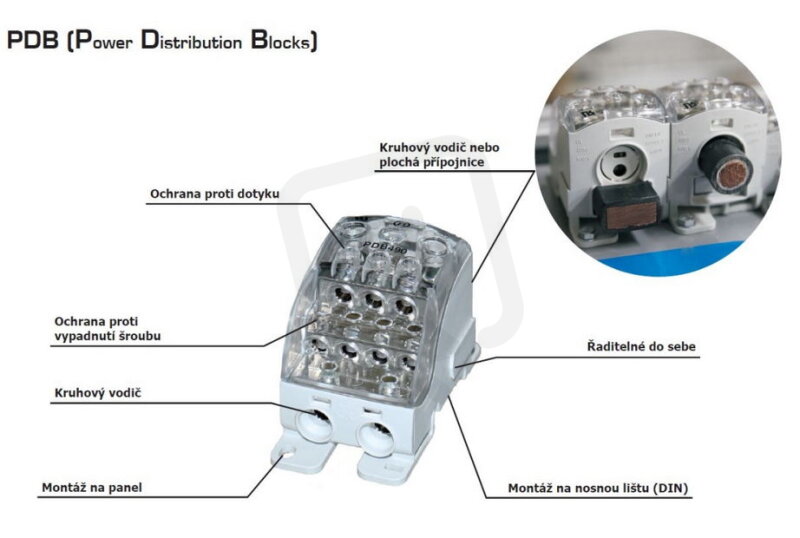

PDB (Power Distribution Blocks).

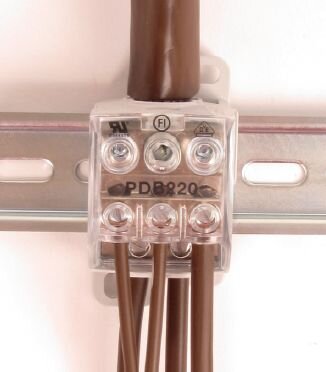

Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: montáž na nosnou lištu úspora místa uvnitř rozváděče dostatek připojovacích míst jmenovité napětí 1000 V AC / 1500 V DC řaditelné vedle sebe
Blok pro rozdělení fází PDB 220 (dříve značeno PVB 160), 1pólový, pro CU vodiče, jmenovitý proud 210A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x70mm2 a 15,5x5mm plochý vodič, výstup 2x25mm2, 3x16mm2
PDB (Power Distribution Blocks).
Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
