profil OMODO-100, stříbrná 2 metry ALUMIA 18058A_2

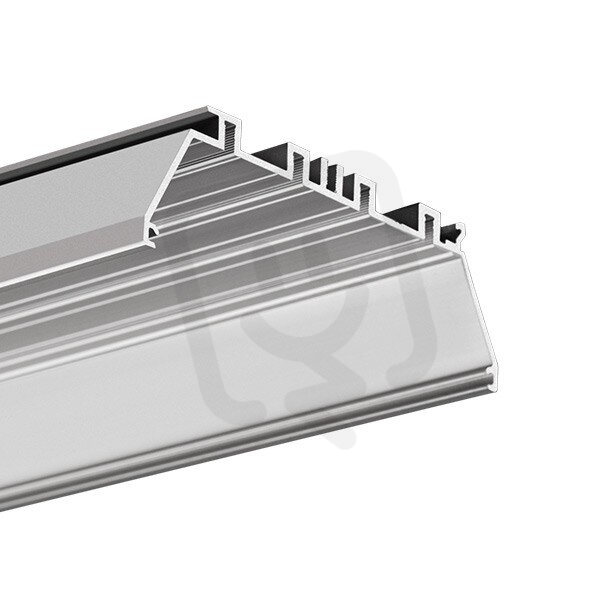

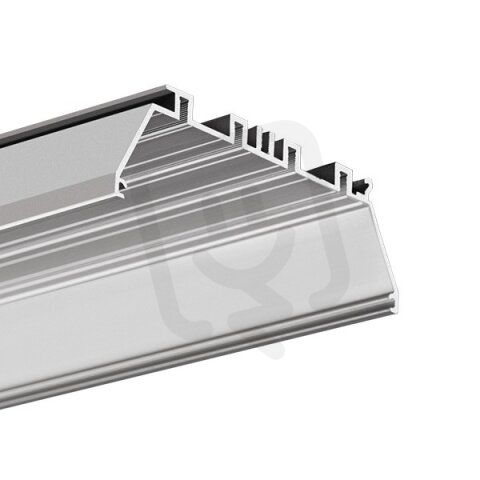

Profil OMODO-100 (18058)

Svítidlo OMODO-100 se instaluje do montážních profilů MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL. Otevřená struktura montážních profilů a jejich nastavitelných prvků (mostů) umožňuje umístění napájecích zdrojů a dalších elektronických zařízení do jakékoli části LED svítidla, což eliminuje potřebu nevzhledných servisních otvorů ve stropech
Opakovaná montáž a demontáž svítidla nepoškodí strop
Možnost získání LED svítidla s nízkým faktorem oslnění UGR < 19 (při použití difuzoru JUN-100 mikroprizmatický)
Instalace „zespodu“ dává příležitost navrhnout stropní svítidla „od stěny ke stěně“
Možnost použití LED pásků nebo proudových LED modulů
Možnost spojování do linií a pod úhly pomocí úhlových spojek ZM
Odolnost vůči vibracím a kmitání, což zvyšuje bezpečnost

Technická specifikace

Účel produktu
- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla (MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL)
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR < 19

Instalace
- vsazení do montážních profilů MOD-KR-KOZE (instalace do povrchu sádrokartonového stropu a zatmelení s povrchem stropu)
- vsazení do montážních profilů MOD-KR-TEK (instalace do povrchu sádrokartonového stropu a upevnění pomocí vrutů)
- vsazení do rámečkových montážních profilů MOD-KR-KOL (instalace na povrch sádrokartonového stropu)

Další informace
- svítidlo OMODO-100 je určené pro 7 LED pásků (10 mm šířka) nebo 8 pásků (8 mm šířka) nebo 2 proudové LED moduly do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro“ (OMODO-100) instalovat do dříve namontovaného montážního profilu (MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL)
- montáž do sádrokartonových desek o tloušťce 12,5 mm
- rozměry montážní drážky v sádrokartonové desce pro montážní profily MOD-KR s mostem MOD-MOS-100: od 108 mm do 113 mm

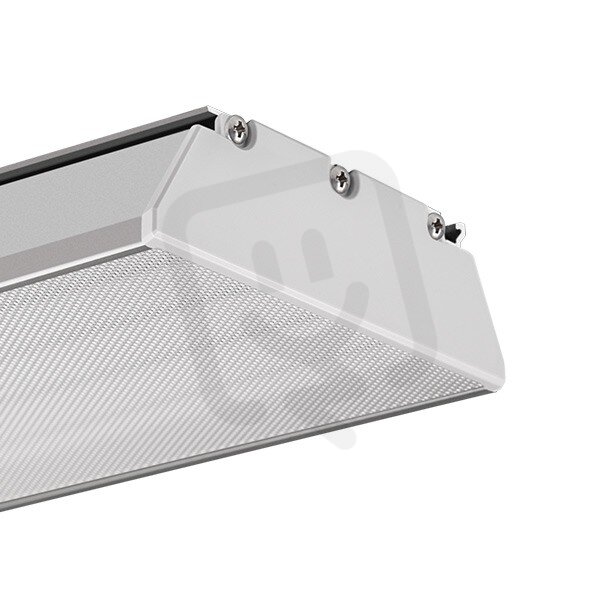

- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel

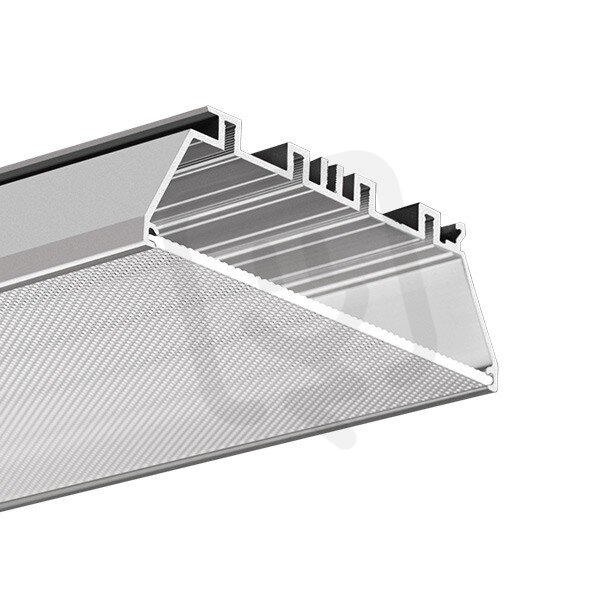

Pro svítidla OMODO-100 jsou k dispozici tyto difuzory:
- JUN-100 mikroprizmatický
materiál: PMMA, délka: 1.5 m , UV odolný difuzor, možnost získání faktoru oslnění UGR < 19
- POL-100 mléčný
materiál: PC, délka: 1 m, 2 m, 3 m, UV odolný difuzor

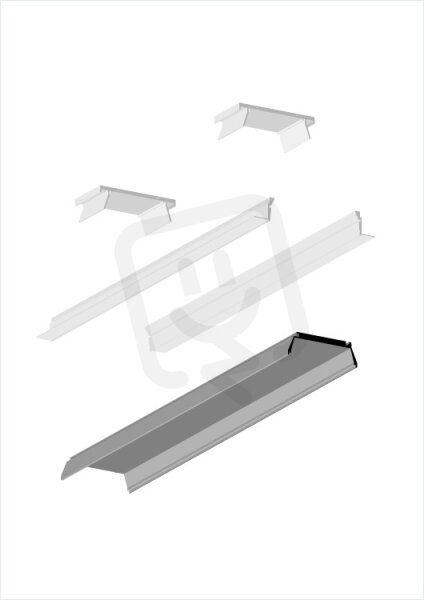

• Nákres
