Sdělovací kabel se zachováním funkčnosti PRAFlaGuard+ F 4x2x0,8 P90 R
Obecné parametry
- Značka:
- Prakab
- Kód zboží:
- ELKAVC4208001
- Kód dodavatele:
- 755102
- EAN:
- 8596671005717
- Standardní balení:
- 1 m
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- PRAFlaGuard+ F
Technické parametry
- Barva vnějšího pláště:
- hnědá
- Bez halogenů EN IEC 60754-2:
- ano
- Bez halogenů:
- ano
- Geometrie kabelu:
- kruh
- Izolace žíly:
- VMQ
- Jmenovitý průřez vodiče:
- 0,8 mm2
- Materiál vnějšího pláště:
- FRNC
- Materiál vodiče:
- měď
- Napětí U:
- 100 V
- Nízká kouřivost (IEC 61034-2):
- ano
- Počet splétaných prvků:
- 4
- Počet žil:
- 8
- Přípustná teplota, pevně:
- -30-60 °C
- Splétaný prvek:
- páry
- Stínění:
- ano
- Stínění nad spleteným prvkem:
- bez
- Stínění nad svazkem:
- fólie + opletení
- Třída hořící kapky:
- d1
- Třída kyselosti:
- a1
- Třída reakce na oheň:
- B2ca
- Třída tvorby kouře:
- s1a
- Třída vodiče:
- Třída 1 = pevný
- Typ produktu:
- ohniodolný kabel
- Zpomalovač hoření IEC 60332-1-2:
- ano
- Zpomalovač hoření:
- ano
Sdělovací kabel se zachováním funkčnosti PRAFlaGuard+ F 4x2x0,8 P90 R
Sdělovací kabel PRAFlaGuard+ F 4x2x0,8 P90 (EAN 8596671005717) je ohniodolný kabel řady PRAFlaGuard+ F určený pro zachování funkčnosti v kritických instalacích.
Má 8 žil ve formě 4 splétaných párů s pevnými měděnými vodiči 0,8 mm2 (třída 1), izolací VMQ, kruhovou geometrií a vnějším pláštěm z FRNC v barvě hnědá; jednotlivé páry jsou bez stínění, nad svazkem je však fólie + opletení.
Splňuje třídy reakce na oheň B2ca, tvorby kouře s1a a hořících kapek d1, je bez halogenů (EN IEC 60754-2), s nízkou kouřivostí (IEC 61034-2), se zpomalovačem hoření (IEC 60332-1-2) a provozní teplotou -30 až 60 °C při jmenovitém napětí 100 V.
Proč si vybrat tento sdělovací kabel?
- Konstrukce umožňuje zachování funkčnosti i za požárních podmínek.
- Obsahuje 4 páry vodičů (4x2x0,8), tedy čtyři páry s průměrem jednoho vodiče 0,8 mm.
- Kabel je vybaven stíněním pro snížení elektromagnetického rušení a lepší ochranu signálu.
- Splňuje třídu reakce na oheň B2ca, která popisuje jeho chování při expozici plameni.
- Má třídu tvorby kouře s1a, tedy omezenou tvorbu kouřových produktů při spalování.
- Odpovídá třídě hořících kapek d1, takže při hoření vznikají omezené hořící kapky.
Interní název produktu
PRAFlaGuard+ F 4x2x0,8 P90 R
Podrobný popis produktu
PRAFlaGuard+ F
SSKFH-V180 P15-R – P90-R, PH120-R, P75090-R, PS15 – PS90 B2ca s1a d1 a1
FRNC nízkofrekvenční sdělovací kabely, se zachováním funkčnosti pro venkovní použití i do země, stíněné, UV

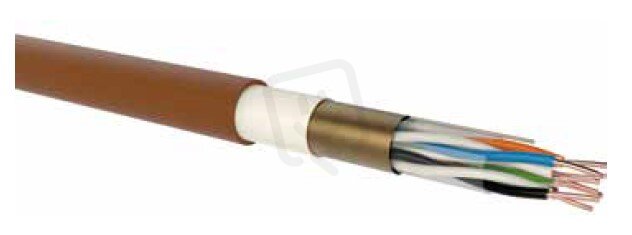

KONSTRUKCE
1. Cu vodič (RE)
2. Izolace (silikonový kaučuk), žíly jsou stočené do párů
3. Obal (dielektrická, separační páska)
4. Stínění (laminovaná Al folie s příložným CuSn drátem)
5. Obal (extrudovaný FRNC obal, UV odolný, voděodolný)
POUŽITÍ
Kabely jsou určeny pro pevnou, univerzální instalaci – pro venkovní uložení na
vzduchu nebo do země, ale také pro instalaci uvnitř budov v hotelích, nemocnicích,
v metru, na letištích, do míst se zvýšenou koncentrací osob atd., k ochraně lidí a
technického vybavení budov v případě požáru tam, kde je požadavek na zachování
funkčnosti kabelové trasy při požáru. Kabel v případě požáru uvolňuje malé
množství tepla a kouře. Kabely jsou odolné vůči UV záření a vodě AD1–AD7.
TECHNICKÁ DATA
Technická specifikace
TP PRAKAB 05/01
Certifikace
EZÚ Česká republika
Zkušební napětí
žíla/žíla 1,5 kV / 50 Hz
žíla/stínění 1 kV / 50 Hz
Provozní napětí
100 V
Poloměr ohybu (min.)
10 x ∅ kabeludo 20 mm
12 x ∅ kabelu od 20 mm do 40 mm
15 x ∅ kabelu nad 40 mm
Požární vlastnosti
ČSN EN 60332-1-2: Samozhášivost
ČSN EN 60754-2: Korozivita plynů
ČSN EN 61034-2: Hustota dýmu
ČSN EN 60332-3-22: Hoření ve svazku
ČSN IEC 60331-21: Celistvost obvodu
ČSN 73 0895, STN 92 0205: Funkčnost kabelové trasy
ČSN EN 13501-6: Třída reakce na oheň
Klasifikace CPR: B2ca s1a d1 a1
Značení žil
IEC 60189-2
Teplotní rozsah
Teplota pokládky: min. -5°C
Provozní teplota: -30°C až do 60°C
