Sdělovací kabel se zachováním funkčnosti PRAFlaGuard+ F 10x2x0,8 P90 R
Obecné parametry
- Značka:
- Prakab
- Kód zboží:
- ELKAVC1020801
- Kód dodavatele:
- 80000047
- EAN:
- 8596671005724
- Standardní balení:
- 1 m
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- PRAFlaGuard+ F
Technické parametry
- Barva vnějšího pláště:
- hnědá
- Bez halogenů (IEC 60754-2):
- ano
- Geometrie kabelu:
- kruh
- Izolace žíly:
- VMQ
- Jmenovitý průřez:
- 0,8 mm2
- Materiál vnějšího pláště:
- FRNC
- Materiál vodiče:
- měď
- Napětí U:
- 100 V
- Nízká kouřivost (IEC 61034-2):
- ano
- Počet splétaných prvků:
- 10
- Počet žil:
- 20
- Přípustná teplota, pevně:
- -30 až +60 °C
- Splétaný prvek:
- páry
- Stínění:
- ano
- Stínění nad spleteným prvkem:
- bez
- Stínění nad svazkem:
- fólie + opletení
- Třída hořící kapky:
- d1
- Třída kyselosti EN 13501-6:
- a1
- Třída reakce na oheň:
- B2ca
- Třída tvorby kouře:
- s1a
- Třída vodiče:
- Třída 1 = pevný
- Typ produktu:
- ohniodolný kabel
- Zpomalovač hoření 60332-3:
- ano
- Zpomalovač hoření IEC 60332-1-2:
- ano
Sdělovací kabel se zachováním funkčnosti PRAFlaGuard+ F 10x2x0,8 P90 R
Sdělovací kabel PRAFlaGuard+ F 10x2x0,8 (EAN 8596671005724) je ohniodolný kabel určený pro instalace s požadavky na zachování funkčnosti při požáru.
Má 20 žil ve 10 spletených párech s měděnými vodiči třídy 1 o průřezu 0,8 mm², izolací VMQ a vnějším pláštěm z FRNC (bez halogenů, třída kyselosti a1), se stíněním fólie + opletení, provozní teplotou -30 až +60 °C a jmenovitým napětím 100 V; splňuje třídy reakce na oheň B2ca, tvorby kouře s1a a hořících kapek d1 a je zpomalovačem hoření podle IEC 60332-1-2 a 60332-3 (nízká kouřivost podle IEC 61034-2).
Proč si vybrat tento sdělovací kabel?
- Produkt patří do řady PRAFlaGuard+ F, navržené pro instalace s důrazem na požární bezpečnost.
- Konstrukce 10×2×0,8 znamená deset párů po dvou žilách s průměrem 0,8 mm, vhodná pro připojení více signálových okruhů.
- Kabel je vybaven stíněním pro snížení elektromagnetického rušení mezi páry a okolím.
- Vnitřní uspořádání využívá splétaný prvek páry, což přispívá ke stabilnějším přenosovým vlastnostem.
- Kabel je navržen tak, aby zachoval funkčnost i v kritičtějších podmínkách.
- Požární klasifikace B2ca, s1a, d1 označuje omezené hoření, nízkou tvorbu kouře a omezení hořících kapek.
Interní název produktu
PRAFlaGuard+ F 10x2x0,8 P90 R
Podrobný popis produktu
PRAFlaGuard+ F
SSKFH-V180 P15-R – P90-R, PH120-R, P75090-R, PS15 – PS90 B2ca s1a d1 a1
FRNC nízkofrekvenční sdělovací kabely, se zachováním funkčnosti pro venkovní použití i do země, stíněné, UV

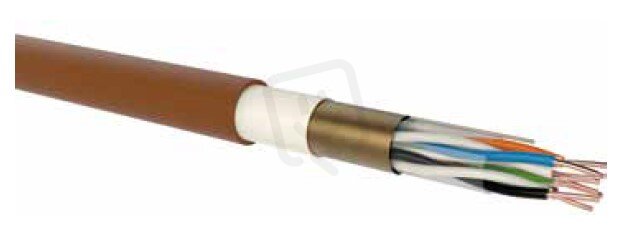

KONSTRUKCE
1. Cu vodič (RE)
2. Izolace (silikonový kaučuk), žíly jsou stočené do párů
3. Obal (dielektrická, separační páska)
4. Stínění (laminovaná Al folie s příložným CuSn drátem)
5. Obal (extrudovaný FRNC obal, UV odolný, voděodolný)
POUŽITÍ
Kabely jsou určeny pro pevnou, univerzální instalaci – pro venkovní uložení na
vzduchu nebo do země, ale také pro instalaci uvnitř budov v hotelích, nemocnicích,
v metru, na letištích, do míst se zvýšenou koncentrací osob atd., k ochraně lidí a
technického vybavení budov v případě požáru tam, kde je požadavek na zachování
funkčnosti kabelové trasy při požáru. Kabel v případě požáru uvolňuje malé
množství tepla a kouře. Kabely jsou odolné vůči UV záření a vodě AD1–AD7.
TECHNICKÁ DATA
Technická specifikace
TP PRAKAB 05/01
Certifikace
EZÚ Česká republika
Zkušební napětí
žíla/žíla 1,5 kV / 50 Hz
žíla/stínění 1 kV / 50 Hz
Provozní napětí
100 V
Poloměr ohybu (min.)
10 x ∅ kabeludo 20 mm
12 x ∅ kabelu od 20 mm do 40 mm
15 x ∅ kabelu nad 40 mm
Požární vlastnosti
ČSN EN 60332-1-2: Samozhášivost
ČSN EN 60754-2: Korozivita plynů
ČSN EN 61034-2: Hustota dýmu
ČSN EN 60332-3-22: Hoření ve svazku
ČSN IEC 60331-21: Celistvost obvodu
ČSN 73 0895, STN 92 0205: Funkčnost kabelové trasy
ČSN EN 13501-6: Třída reakce na oheň
Klasifikace CPR: B2ca s1a d1 a1
Značení žil
IEC 60189-2
Teplotní rozsah
Teplota pokládky: min. -5°C
Provozní teplota: -30°C až do 60°C
