Svorka PCB PM 5.00/14/90 3.5SN BK BX WEIDMÜLLER 2504930000

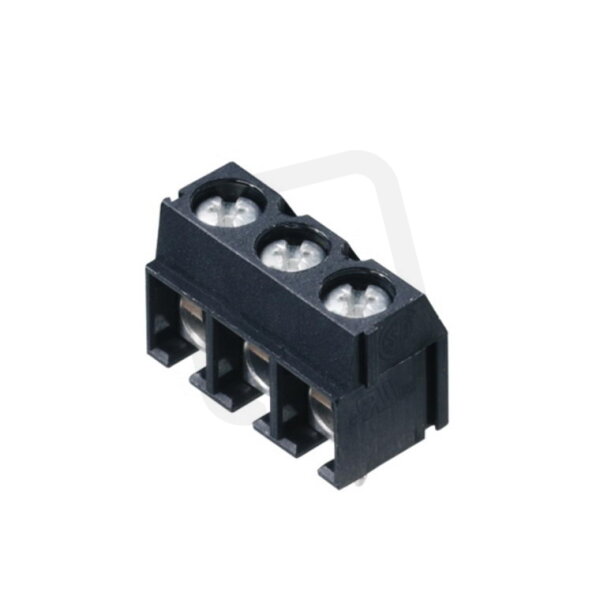

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
51,92 Kč
Cena po registraci:
48,29 Kč/ks
Po registraci bez DPH:
39,91 Kč
Vaše cena s DPH:
48,29 Kč/ks
Vaše cena bez DPH:
39,91 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELOSOS1169382
- Kód dodavatele:
- 2504930000
- EAN:
- 4050118519334
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 14
- Pracovní teplota:
- -50 až +120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Provozní teplota:
- -50 až +120 °C
- Stupeň znečištění.:
- 2
- Teplota okolí IEC62722-2-1:
- -50 až +120 °C
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 13,5 mm
Svorka PCB PM 5.00/14/90 3.5SN BK BX WEIDMÜLLER 2504930000
Svorka PCB PM 5.00/14/90 3.5SN BK BX WEIDMÜLLER (EAN: 4050118519334) je 14pólová DPS svorka pro pájení s modulární roztečí 5 mm a délkou pinu 3,5 mm.
Umožňuje připojení pevného vodiče 0,13–2,5 mm² a lankového vodiče 0,25–1,5 mm², má jmenovitý proud 24 A, jmenovité napětí 250 V a provozní teplotu -50 až +120 °C.
Těleso z polyamidu (PA) v barvě černá, krytí připojené IP20, třída hořlavosti UL94 V0 a jmenovité rázové napětí 4 kV.
Proč si vybrat tuto svorku?
- Je určena pro montáž na plošný spoj — svorka typu PCB vhodná pro přímé osazení.
- Značka Weidmüller zajišťuje shodu s průmyslovými standardy a dostupnost náhradních dílů.
- Jmenovitý proud je 24 A, což udává maximální provozní zatížení při správném použití.
- Podporuje pevné vodiče v rozsahu průřezů 0,13–2,5 mm², vhodné pro běžné instalace a elektronické spoje.
- Provozní teplota je -50 °C až +120 °C, umožňující použití v širokém teplotním spektru.
- Z označení produktu vyplývá rozměrová řada PM 5.00 a barevné provedení BK (černá).
Interní název produktu
PM 5.00/14/90 3.5SN BK BX
Podrobný popis produktu
PM 5.00/14/90 3.5SN BK BX
Svorka PCB, 250 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 14, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 250 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 14, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
