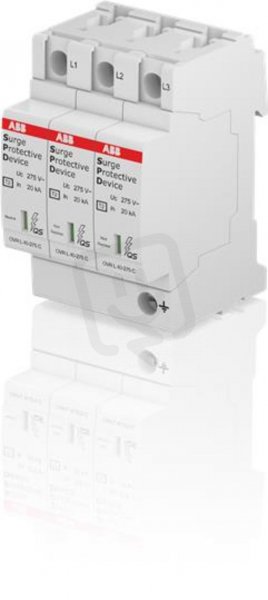

OVR T2 3L 40-275 P QS ABB 2CTB803873R2400
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0706993
- Kód dodavatele:
- 2CTB803873R2400
- EAN:
- 3660308519825
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
Technické parametry
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 16 mm2
- Max. průřez pevného vodiče:
- 25 mm2
- Max. svodový proud (8/20):
- 20 kA
- Max. trvalé napětí AC:
- 275 V
- Modulární velikost:
- 3 TE
- Napětí AC:
- 230 V
- Napěťová ochrana N-PE:
- 1,25 kV
- Počet vodičů (bez uzemnění):
- 3
- Se signal. kontaktem:
- ne
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 20 kA
- Typ kontroly 2 (C):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ano
- Typ sítě TN-C:
- ano
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ne
- Typ sítě TT:
- ne
- Úroveň ochrany:
- 1,25 kV
- Úroveň ochrany L-N:
- 1,25 kV
- Vyp. zkrat. schopnost (Isccr):
- 100 kA
- Způsob montáže:
- jiné
OVR T2 3L 40-275 P QS ABB 2CTB803873R2400
Přepěťová ochrana OVR T2 3L 40-275 P QS ABB (EAN: 3660308519825) je určena pro rozvody s Typ kontroly 2 (C) a zvládá svodový proud 20 kA (8/20).
Zařízení poskytuje úroveň ochrany 1,25 kV na L‑N i N‑PE, pracuje na 230 V s max. trvalým napětím 275 V AC a má vypínací zkratovou schopnost 100 kA spolu s optickou signalizací.
Má stupeň krytí IP20, modulární velikost 3 TE a montáž označenou jako jiné, umožňuje připojení vodičů do 16 mm2 (lanko) a 25 mm2 (pevný), je určena pro sítě TN a TN‑C a není vybavena signálním kontaktem.
Proč si vybrat tento přepěťový ochranný modul?
- Je navržen pro typ kontroly 2 (C), určený pro použití v běžných rozvodech s požadavkem na koordinovanou ochranu.
- Zvládá svodový proud 20 kA (8/20), takže efektivně odvádí proudy vzniklé impulzními přepětími.
- Zajišťuje úroveň ochrany 1,25 kV, přičemž stejná hodnota platí i pro úroveň ochrany L–N 1,25 kV.
- Má optickou signalizaci přímo na přístroji; signální kontakt není k dispozici.
- Dosahuje vypínací zkratové schopnosti 100 kA (Isccr), což zvyšuje bezpečnost při zkratových událostech.
