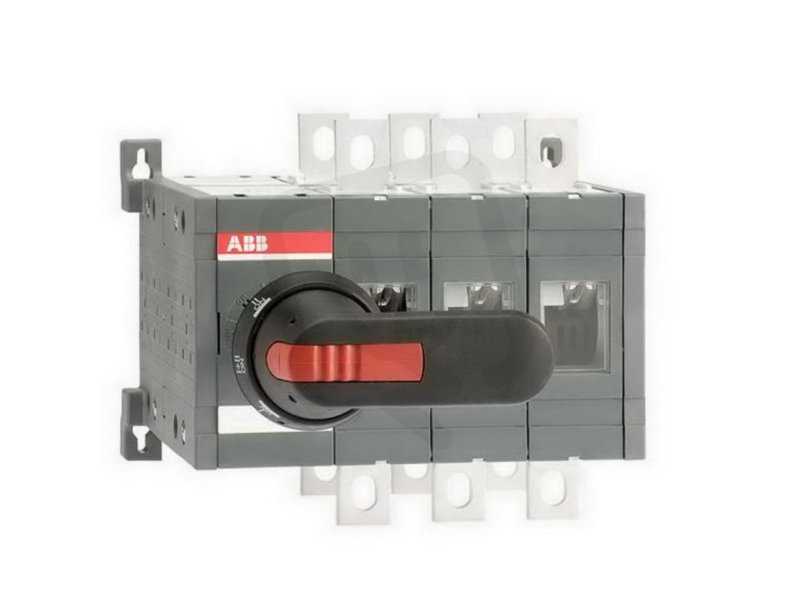

Přepínač ABB OT315E03CLP 3P I-(I+II)-II 90° 215kVA na základnu včetně rukojeti
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24 272,75 Kč
Cena po registraci:
21 672,87 Kč/ks
Po registraci bez DPH:
17 911,46 Kč
Vaše cena s DPH:
22 574,16 Kč/ks
Vaše cena bez DPH:
18 656,33 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0691591
- Kód dodavatele:
- 1SCA108630R1001
- EAN:
- 6417019401621
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 6,00 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 1000 V
- Krátkodobá proudová výdrž lcw:
- 15 kA
- Max. provozní napětí Ue AC:
- 1000 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon při AC-23,400V:
- 160 kW
- Spínací výkon při 400V:
- 160 kW
- Stupeň krytí (IP),:
- IP20
- Stupeň ochrany (NEMA):
- 1
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- šroubový spoj
- Typ ovládacího prvku:
- dlouhá otoč. rukojeť
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
Přepínač ABB OT315E03CLP 3P I-(I+II)-II 90° 215kVA na základnu včetně rukojeti
Přepínač ABB OT315E03CLP (EAN 6417019401621) je třípólový (3P) přepínač s polohami I-(I+II)-II, úhlem 90° a výkonovou kategorií 215 kVA, určený na základnu a dodávaný včetně rukojeti.
Má trvalý proud 315 A (AC-21/AC-23 při 400 V), spínací a provozní výkon 160 kW při 400 V, krátkodobou proudovou výdrž 15 kA a hlavní elektrické připojení se šroubovým spojem, s krytím IP20 (NEMA 1).
Přepínač je vhodný pro montáž do rozvaděče, lze jej použít jako hlavní vypínač, je blokovatelný, disponuje funkcí přepínače údržby, ovládá se dlouhou otočnou rukojetí v barvě černá a je vhodný pro přední montáž (4 otvory).
Proč si vybrat tento přepínač?
- Umožňuje přepínání v konfiguraci I-(I+II)-II při 90°, což je vhodné pro standardní změnu obvodů.
- Je dimenzován na přenos výkonu až 215 kVA.
- Má jmenovité i maximální provozní napětí 1000 V.
- Dodává se na základnu včetně rukojeti pro pevné usazení a ovládání.
- Disponuje 3 póly.
- Je vhodný pro instalaci do rozvaděče a použitelný jako hlavní vypínač, přičemž neobsahuje pomocné rozpínací ani spínací kontakty (0/0).
Interní název produktu
OT315E03CLP 3-pólový přepínač I-(I+II)-I
Podrobný popis produktu
3-pólový přepínač I-(I+II)-II, úhel spínání 90°,315A/AC-22A/415V, S=215kVA, montáž na základnu, včetně rukojeti a hřídele pro prodloužené ovládání
