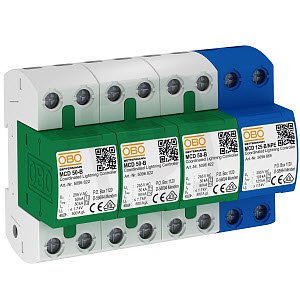

OBO MCD 50-B 3+1 Kombinovaný svodič přepětí, typ 1+2, 3P+NPE 50kA(10/350), 255V
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
14 201,55 Kč
Cena po registraci:
12 679,95 Kč/ks
Po registraci bez DPH:
10 479,30 Kč
Vaše cena s DPH:
13 207,44 Kč/ks
Vaše cena bez DPH:
10 915,24 Kč/ks
ks
Obecné parametry
- Značka:
- OBO
- Kód zboží:
- ELPROS0623745
- Kód dodavatele:
- 5096879
- EAN:
- 4012195077091
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Dálková signalizace:
- ne
- Impulsní výboj. proud (10/350):
- 50 kA
- Jiný typ sítě:
- ne
- Max. průřez pevného vodiče:
- 50 mm2
- Max. trvalé napětí AC:
- 255 V

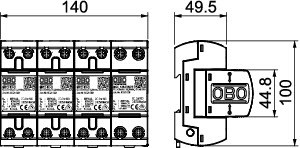

- Modulární velikost:
- 8 TE
- Napětí AC:
- 230 V
- Signalizace na přístroji:
- bez
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 50 kA
- Typ kontroly 1 (B):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ano
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ano
- Typ sítě TN-S:
- ano
- Typ sítě TT:
- ano
- Úroveň ochrany:
- 1,7 kV
- Úroveň ochrany L-N:
- 1,7 kV
- Způsob montáže:
- lišta DIN 35 mm
OBO MCD 50-B 3+1 Kombinovaný svodič přepětí, typ 1+2, 3P+NPE 50kA(10/350), 255V
OBO MCD 50-B 3+1 kombinuje ochranu typů 1+2 pro rozvody 3P+NPE a je určen pro sítě TN, TN-C-S, TN-S a TT (EAN: 4012195077091).
Má impulsní výbojový proud 50 kA (10/350), svodový proud 50 kA (8/20), jmenovité napětí AC 230 V a max. trvalé napětí 255 V s úrovní ochrany 1,7 kV, ve formátu 8 TE s krytím IP20 a montáží na lištu DIN 35 mm, přičemž podporuje pevné vodiče do 50 mm².
Zařízení nemá dálkovou signalizaci ani signalizaci na přístroji, a disponuje typem kontroly 1 (B).
Proč si vybrat tento svodič přepětí?
- Jedná se o kombinovaný svodič typu 1+2, určený pro ochranu při přímých úderech i atmosférických přepětích.
- Umožňuje ochranu všech fází i středního vodiče: 3P+NPE.
- Je dimenzován na impulsní výbojový proud 50 kA (10/350).
- Má svodový proud při vlně 8/20 50 kA.
- Zajišťuje úroveň ochrany 1,7 kV.
- Je vybaven kontrolou typu 1 (B).
Interní název produktu
CoordinatedLightningContr. MCD 50-B 3+1
Podrobný popis produktu
CoordinatedLightningController Sada pro sítě TT a TNS 255V
Kombinovaný svodič typu 1 + 2, 4 pólový, pro použití v sítích TT a TN-S.
Sada kompletně smontovaná a připravená k připojení, sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typu 1 + 2 podle EN 61643-11 a
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typu 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.
• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 125 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Vhodné i k použití v oblasti před elektroměrem
• Zapouzdřené, nevyfukující jiskřiště
Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.
Kombinovaný svodič typu 1 + 2, 4 pólový, pro použití v sítích TT a TN-S.
Sada kompletně smontovaná a připravená k připojení, sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typu 1 + 2 podle EN 61643-11 a
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typu 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.
• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 125 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Vhodné i k použití v oblasti před elektroměrem
• Zapouzdřené, nevyfukující jiskřiště
Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.
