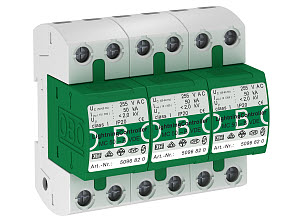

OBO MC 50-B 3 Svodič přepětí, typ 1, TN-C, 50kA(10/350), 255V
Obecné parametry
- Značka:
- OBO
- Kód zboží:
- ELPROS0571374
- Kód dodavatele:
- 5096876
- EAN:
- 4012195077046
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Dálková signalizace:
- ne
- Impulsní výboj. proud (10/350):
- 50 kA
- Max. průřez pevného vodiče:
- 50 mm2
- Max. trvalé napětí AC:
- 255 V
- Modulární velikost:
- 6 TE
- Napětí AC:
- 230 V
- Signalizace na přístroji:
- bez
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 50 kA
- Typ kontroly 1 (B):
- ano
- Úroveň ochrany:
- 2 kV
- Způsob montáže:
- lišta DIN 35 mm
OBO MC 50-B 3 Svodič přepětí, typ 1, TN-C, 50kA(10/350), 255V
OBO MC 50-B 3 svodič přepětí, typ 1 (typ kontroly 1 (B)) pro systém TN-C (EAN: 4012195077046), provozní napětí 230 V AC a max. trvalé napětí 255 V.
Poskytuje impulsní výbojový proud (10/350) 50 kA a svodový proud (8/20) 50 kA, úroveň ochrany 2 kV, modulární velikost 6 TE, stupeň krytí IP20, montáž na lištu DIN 35 mm, max. průřez pevného vodiče 50 mm², bez dálkové signalizace a bez signalizace na přístroji.
Proč si vybrat tento svodič přepětí?
- Je určený jako typ 1 pro ochranu před přímými údery blesku.
- Je vhodný pro instalace v systému TN-C.
- Impulsní výbojový proud (10/350) dosahuje 50 kA, což popisuje jeho schopnost zvládnout krátké, silné impulsy.
- Svodový proud (8/20) je 50 kA, důležitý pro dimenzování ochranných obvodů a uzemnění.
- Úroveň ochrany proti přepětí je 2 kV, která ovlivňuje napěťovou zátěž chráněných obvodů.
- Jmenovité napětí zařízení je 255 V, kompatibilní s běžnými napěťovými hladinami rozvodů.
Interní název produktu
LightningController MC 50-B 3
Podrobný popis produktu
LightningController - sada, 3 pólová, pro použití v sítích TN-C:
Kompletně smontovaná a připravená k připojení, sestávající z:
Svodič bleskových proudů typu 1 podle EN 61643-11 pro LPZ 0 na 1 dle IEC 62305 nebo DIN VDE 0185-305.
• Vhodné i k instalaci v neměřené části rozvodu
• Horní a dolní část, zásuvná horní část
• Svodový proud 50 kA (10/350 µs) na pól
• <% AID: 705: Název%> < 2,0 kV
• Zhášení následných proudů 25 kA Ipeak
• Včetně krytek svorek s popisem vývodů
• Zapouzdřená, nevyfukující jiskřiště: Lze použít v běžných rozváděčových skříních
Příklad použití: průmyslová zařízení; Svodič bleskových proudů i pro oblast před elektroměrem.
Upozornění: Celková délka vedení k dalšímu ochrannému stupni musí být vždy min. 5 m.
