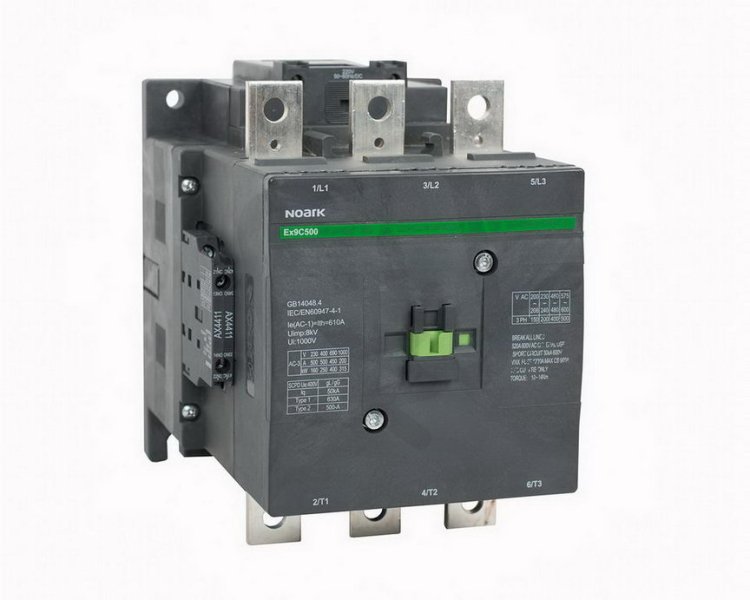

Stykač NOARK 106306 EX9C500 3P 500A AC-3, 110V AC/DC 2Z+2V pom. kontakty
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
69 031,30 Kč
Cena po registraci:
61 636,32 Kč/ks
Po registraci bez DPH:
50 939,11 Kč
Vaše cena s DPH:
64 199,91 Kč/ks
Vaše cena bez DPH:
53 057,78 Kč/ks
ks
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELIPOS0644158
- Kód dodavatele:
- 106306
- EAN:
- 8592765063076
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,50 Kč
Technické parametry
- Hloubka:
- 229 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-1000 V
- Provozní napětí u AC 60 Hz:
- 230-1000 V
- Provozní proud AC-1 400V:
- 610 A
- Provozní proud AC-3 400V:
- 500 A
- Provozní proud Ie v AC-4, 400V:
- 175 A
- Provozní výkon AC-3 400V:
- 250 kW
- Provozní výkon Ie v AC-4, 400V:
- 100 kW
- Řídící napáj. napětí AC 50Hz:
- 110 V
- Řídící napáj. napětí DC:
- 110 V
- Šířka:
- 160 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubový spoj
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 218 mm
Stykač NOARK 106306 EX9C500 3P 500A AC-3, 110V AC/DC 2Z+2V pom. kontakty
NOARK 106306 EX9C500 3P 500A, EAN 8592765063076, třípólový stykač s ovládacím napětím 110 V AC/DC pro použití v AC-3 aplikacích.
Má 3 hlavní spínací kontakty a pomocné kontakty 2 spínací + 2 rozpínací, elektrické připojení hlavního obvodu je šroubový spoj.
Rozměry 160 × 229 × 218 mm, provozní hodnoty AC-3 400V 500 A / 250 kW, AC-1 400V 610 A, AC-4 400V 175 A / 100 kW a provozní napětí 230–1000 V.
Proč si vybrat tento stykač?
- Při zařazení do projektu rozpoznáte stykač NOARK EX9C500 (č. 106306), což usnadní výběr náhradních dílů a dokumentaci.
- Pro aplikace s vyšším zatížením má jmenovitý proud 500 A (AC-3), vhodný pro spínání motorových obvodů.
- Pro ovládání vyžaduje řídicí napětí 110 V (AC/DC; u AC 50 Hz), tedy lze jej řídit střídavým i stejnosměrným napětím.
- Hlavní spínací uspořádání tvoří 3 spínací hlavní kontakty (bez hlavních rozpínacích kontaktů).
- Součástí jsou i pomocné kontakty 2Z+2V (2 zavírací + 2 vypínací) pro signalizaci nebo zapojení řídicích obvodů.
- Jedná se o konvenční provedení, modulární typ: ne, vhodné pro standardní montáž v rozvaděči.
Interní název produktu
Ex9C500 22 3P 110V AC/DC Stykač 500A AC-
Podrobný popis produktu
Ex9C500 22 3P 110V AC/DC
Stykač, 3pól, 500A AC-3, ovl. napětí 110V AC/DC, zabudované 2zap.+2vyp. pom. kontakty
Stykač, 3pól, 500A AC-3, ovl. napětí 110V AC/DC, zabudované 2zap.+2vyp. pom. kontakty
