Stykač NOARK 106252 EX9C225 3P 225A AC-3, 36V AC/DC 2Z+2V pom. kontakty

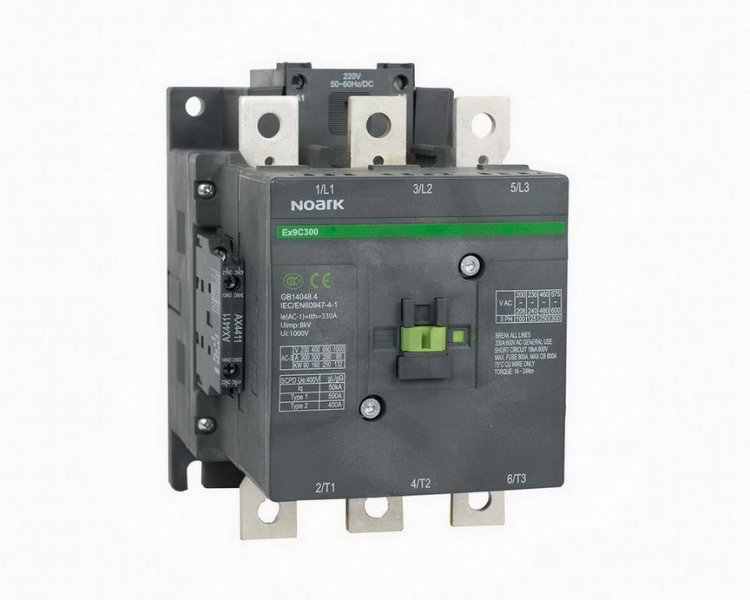

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
16 211,53 Kč
Cena po registraci:
14 475,36 Kč/ks
Po registraci bez DPH:
11 963,11 Kč
Vaše cena s DPH:
15 077,23 Kč/ks
Vaše cena bez DPH:
12 460,52 Kč/ks
ks
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELIPOS0644106
- Kód dodavatele:
- 106252
- EAN:
- 8592765062536
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 6,00 Kč
Technické parametry
- Hloubka:
- 207 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-1000 V
- Provozní napětí u AC 60 Hz:
- 230-1000 V
- Provozní proud AC-1 400V:
- 275 A
- Provozní proud AC-3 400V:
- 225 A
- Provozní proud Ie v AC-4, 400V:
- 96 A
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon Ie v AC-4, 400V:
- 55 kW
- Řídící napáj. napětí AC 50Hz:
- 36 V
- Řídící napáj. napětí DC:
- 36 V
- Šířka:
- 145 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubový spoj
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 212 mm
Stykač NOARK 106252 EX9C225 3P 225A AC-3, 36V AC/DC 2Z+2V pom. kontakty
Stykač NOARK EX9C225 (EAN 8592765062536) je trojfázové provedení s ovládacím napětím AC/DC 36 V, třemi hlavními spínacími kontakty (3P) a pomocnými kontakty 2Z+2V.
Je určen pro těžší provoz s provozním proudem 225 A (AC-3, 400 V) a provozním výkonem 110 kW (AC-3, 400 V), přičemž provozní rozsah napětí je 230–1000 V (AC 50/60 Hz); další údaje: 275 A (AC-1, 400 V) a 96 A (AC-4, 400 V).
Rozměry jsou 145 × 212 × 207 mm, hlavní obvod se připojuje šroubovým spojem a zařízení není modulární.
Proč si vybrat tento stykač?
- Má třípólové provedení se jmenovitým proudem 225 A (AC-3), vhodné pro spínání motorových obvodů.
- Podporuje ovládací napětí AC/DC, což umožňuje univerzální použití v různých řídicích systémech.
- Používá řídící napájecí napětí 36 V AC (50 Hz), běžné v průmyslových řídicích obvodech.
- Obsahuje pomocné kontakty 2Z+2V pro dohled a doplňkové ovládací funkce.
- Má 3 spínací kontakty, které zajišťují spínání hlavních fází.
- Neobsahuje rozpínací kontakty (počet rozpínacích kontaktů: 0), což je důležité při návrhu pomocných obvodů.
Interní název produktu
Ex9C225 22 3P 36V AC/DC Stykač 225A AC-3
Podrobný popis produktu
Ex9C225 22 3P 36V AC/DC
Stykač, 3pól, 225A AC-3, ovl. napětí 36V AC/DC, zabudované 2zap.+2vyp. pom. kontakty
Stykač, 3pól, 225A AC-3, ovl. napětí 36V AC/DC, zabudované 2zap.+2vyp. pom. kontakty
