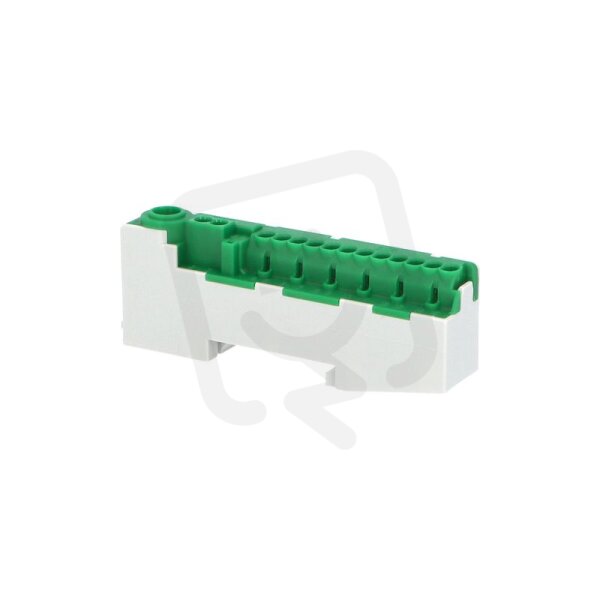

Můstek PE 14-S bezšroubový krytý IP20 zelený 80A na DIN ELEMAN 1000224
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 120 ks
Původně:
223,47 Kč
Cena po registraci:
199,53 Kč/ks
Po registraci bez DPH:
164,90 Kč
Vaše cena s DPH:
207,83 Kč/ks
Vaše cena bez DPH:
171,76 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926344
- Kód dodavatele:
- 1000224
- EAN:
- 4025221083102
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- bezšroubé
- Hloubka:
- 90 mm
- Nominální proud:
- 80 A
- Počet pólů:
- 1
- Počet vstupů:
- 15
- Průřez vodiče, vstup:
- 2,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-14 mm2
- Šířka:
- 17 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 35 mm
- Způsob montáže:
- DIN lišta
Můstek PE 14-S bezšroubový krytý IP20 zelený 80A na DIN ELEMAN 1000224
Můstek PE 14-S bezšroubový krytý IP20 zelený 80A na DIN ELEMAN 1000224 (EAN: 4025221083102) je 1 pól prvek určený pro připojení ochranného vodiče na DIN lištu.
Má nominální proud 80 A, bezšroubové připojení a umožňuje montáž na DIN lištu, jeho rozměry jsou 35 × 90 × 17 mm.
Nabízí 15 vstupů, podporuje průřez vodiče 2,5–16 mm² (AWG 6–14), je vhodný pro pevná jádra i lankové vodiče a disponuje bezpečným kontaktem.
Proč si vybrat tento můstek?
- Určen jako můstek pro ochranný vodič PE.
- Umožňuje připojení pro 1 pól, vhodné pro jednoduché uzemňovací spoje.
- Urychluje instalaci díky bezšroubovému provedení.
- Má krytí IP20, které chrání před dotykem a vniknutím větších předmětů.
- Zvládá proudové zatížení až 80 A.
- Je navržen pro montáž na DIN lištu.
Interní název produktu
Můstek PE 14-S bezšroubový, krytý IP20,
Podrobný popis produktu
PE14
Můstek PE 14-S bezšroubový, krytý IP20, zelený, 80A, na DIN lištu, IP20 / 2020252
Můstek PE 14-S bezšroubový, krytý IP20, zelený, 80A, na DIN, rozměr 90x17x35mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek PE 14-S bezšroubový, krytý IP20, zelený, 80A, na DIN lištu, IP20 / 2020252
Můstek PE 14-S bezšroubový, krytý IP20, zelený, 80A, na DIN, rozměr 90x17x35mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
