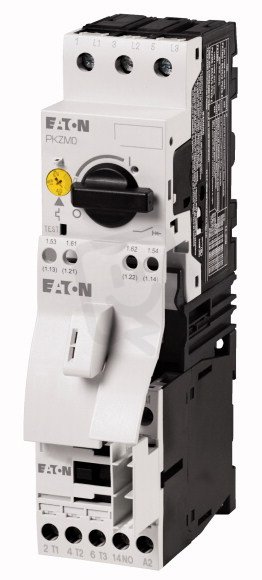

MSC-D-16-M15(24VDC) Přímý spouštěč, 3p, 7.5kW/400V/AC3, 50kA
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0094647
- Kód dodavatele:
- 100415
- EAN:
- 4015081003921
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,86 Kč
Technické parametry
- Druh motorového spouštěče:
- přímý startér
- Hloubka:
- 95 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 15,2 A
- Provozní proud při AC-3, 400 V:
- 15 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Rozsah nastavení přetížení:
- 10-16 A
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 45 mm
- Spotřeba energie:
- 2,6 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 180 mm
MSC-D-16-M15(24VDC) Přímý spouštěč, 3p, 7.5kW/400V/AC3, 50kA
Motorový spouštěč MSC-D-16-M15(24VDC) (EAN 4015081003921) je přímý startér třípólový určený pro provozní výkon 7,5 kW / 400 V (AC-3).
Má rozsah nastavení přetížení 10–16 A, provozní proud 15,2 A, třídu vypínání 10 A a řídící napětí DC 24 V.
Je určen pro montáž na lištu DIN se šroubovým připojením, rozměry 45 × 180 × 95 mm, krytím IP20, spotřebou 2,6 W a obsahuje 1 pomocný spínací kontakt; není vhodný pro nouzové vypnutí.
Proč si vybrat tento spouštěč?
- Je určen jako přímý startér pro motory do 7,5 kW (400 V, AC3) a má 3 póly.
- Nastavení ochrany proti přetížení je v rozsahu 10–16 A, přičemž provozní proud činí 15,2 A.
- Typ ovládacího napětí je 24 V DC.
- Má jmenovitou vypínací schopnost až 50 kA.
- Umožňuje montáž na lištu (DIN) – ano.
- Není určen pro nouzové vypnutí – ne.
Interní název produktu
MSC-D-16-M15(24VDC) Spouštěč 7,5kW
Podrobný popis produktu
Přímý spouštěč, 3p, 7.5kW/400V/AC3, 50kA
Přímý spouštěč, Základní přístroje: MSC, poznámka: Není vhodné pro motory třídy účinnosti IE3., Jmenovité výkony motoru Jmenovitý výkon motora AC-3 380 V 400 V 415 V: P= 7.5 kW, Rozsah nastavení spouště na přetížení: Ir= 10 - 16 A, Typ koordinace: Typ koordinace "1"
Ovládací napětí: 24 V DC, Stejnosměrné napětí
Normy a ustanovení: ČSN EN 60947-4-1, VDE 0660
