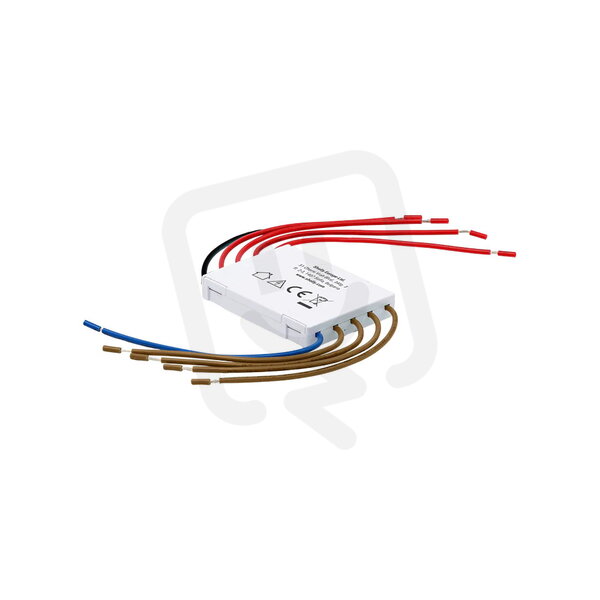

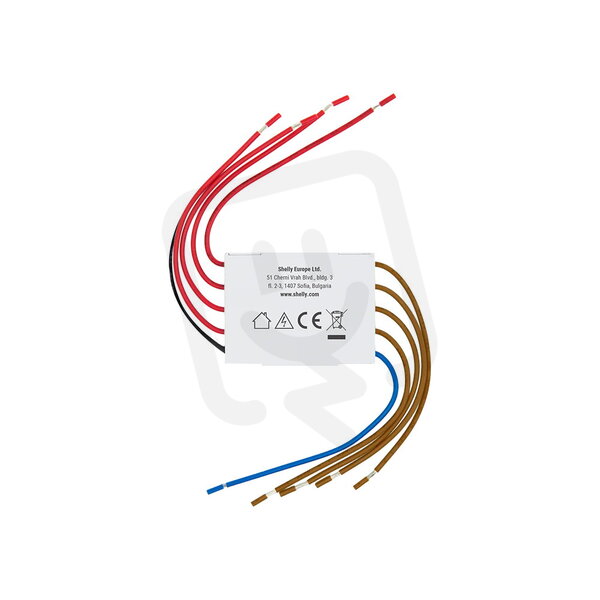

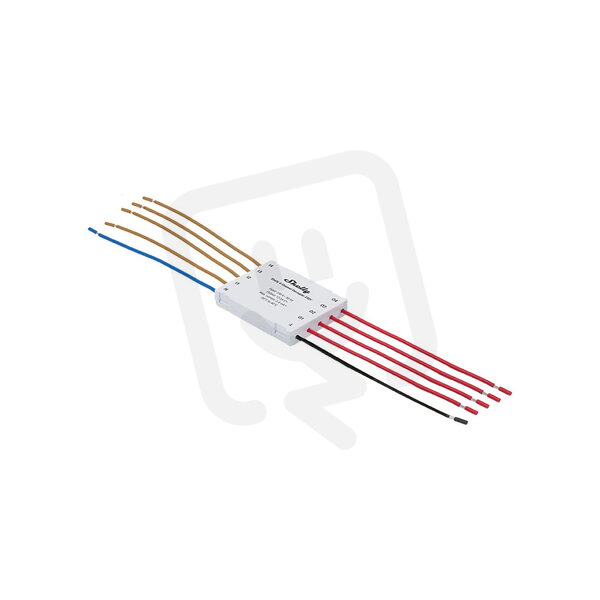

Modul pro propojení AC vypínačů s DC zařízeními SHELLY 4CHANNEL DECOUPLER 230V

Shelly 4-Channel Decoupler 230V je profesionální čtyřkanálový optoelektronický převodník, který zajišťuje bezpečné propojení a galvanické oddělení až čtyř nezávislých střídavých (AC) a stejnosměrných (DC) obvodů. Díky integrovaným optočlenům převádí 230V~ AC signál na řízený DC výstupní signál bez přímého elektrického propojení mezi obvody. To zaručuje maximální bezpečnost a ochranu citlivých elektronických součástí.

Zařízení je určeno pro profesionální integrátory a pokročilé instalatéry, kteří chtějí připojit AC senzory nebo spínače ke DC vstupům řídicích jednotek Shelly v rámci komplexních automatizačních projektů.

Hlavní vlastnosti a parametry

 • Čtyři nezávislé kanály: Každý kanál má vlastní optočlen pro řízení až čtyř senzorů nebo spínačů

 • Galvanické oddělení: Úplná elektrická izolace mezi AC a DC částí pro maximální bezpečnost

 • AC vstup 230V~: Provozní napětí 230V~, 50 Hz pro přímé připojení k síti

 • DC výstup 2,4 mA: Spínací proud 2,4 mA na kanál pro spolehlivé DC řízení

 • Kompaktní konstrukce: Rozměry 44×34×7 mm, hmotnost 25 g – čtyři kanály v jednom modulu

 • Připravené vodiče: 80mm připojovací kabely, 5 mm odizolované, pro rychlou instalaci

 • Nízká spotřeba: <0,6 W – minimální zatížení systému

 • Vysoká kompatibilita: Shelly Plus Uni, Plus Add-on, Plus RGBW PM a Pro RGBWW PM

 • Bez externího napájení: Napájeno přímo z řízeného AC signálu

Výhody oproti jednokanálovým řešením

 • Úspora místa – čtyři izolované kanály v jednom modulu

 • Snadná instalace – méně kabeláže a svorek, rychlejší montáž

 • Nižší náklady – úspora materiálu i času

 • Přehledné zapojení – čisté uspořádání v rozvaděči

 • Jednotný design – shodné parametry pro všechny kanály

 • Flexibilita – izolace až čtyř různých AC senzorů či spínačů současně

Doporučení pro použití a kompatibilitu

 • Kompatibilní zařízení: Shelly Plus Uni (IN1–IN2, možnost připojit dva Decouplery), Shelly Plus Add-on (DIGITAL IN), Shelly Plus RGBW PM (I1–I4), Shelly Pro RGBWW PM (SW1–SW5)

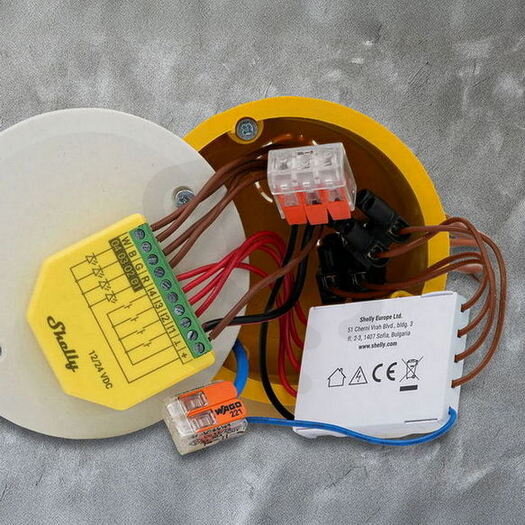

 • Typické použití: Připojení PIR, mikrovlnných, světelných, infračervených nebo gestových senzorů ke DC vstupům Shelly. Vhodné i pro dodatečné instalace, kde jsou k dispozici pouze AC vedení.

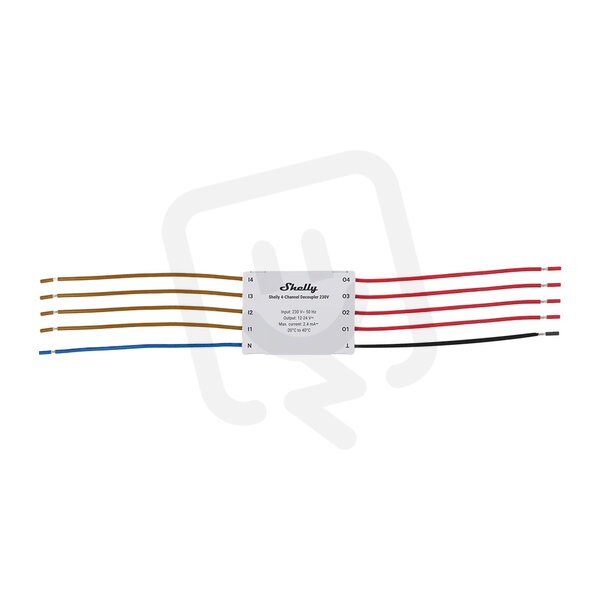

 • Instalace:

 • Hnědé vodiče (I1–I4) na AC fázi (L)

 • Modrý vodič (N) na nulový vodič

 • Červené vodiče (O1–O4) na DC vstupy zařízení Shelly

 • Černé vodiče na společné GND

Dodržujte bezpečnostní předpisy při práci pod napětím a zajištěte izolaci mezi kanály.

 • Bezpečnost: Použití dle platných elektrotechnických norem. Optočleny zajišťují galvanické oddělení, instalaci však musí provádět kvalifikovaný elektrikář. Před instalací vždy odpojte napájení.

Zajistěte si profesionální izolaci až čtyř AC/DC obvodů se zařízením Shelly 4-Channel Decoupler 230V – efektivní řešení pro pokročilé aplikace chytré domácnosti a automatizace.
