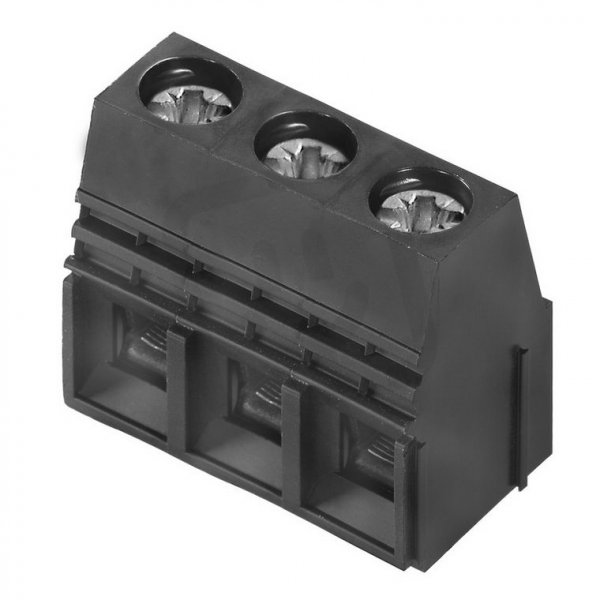

Svorka PCB LU 10.16/03/90 4.5SN GY BX PRT WEIDMÜLLER 1812250000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
258,31 Kč
Cena po registraci:
230,64 Kč/ks
Po registraci bez DPH:
190,61 Kč
Vaše cena s DPH:
240,23 Kč/ks
Vaše cena bez DPH:
198,54 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010586
- Kód dodavatele:
- 1812250000
- EAN:
- 4032248291502
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/03/90 4.5SN GY BX PRT WEIDMÜLLER 1812250000
Svorka PCB LU 10.16/03/90 4.5SN GY BX PRT WEIDMÜLLER 1812250000 (EAN 4032248291502) je plošná svorka s 3 elektrickými připojeními, nominálním proudem 76 A a jmenovitým napětím 690 V pro modulární rozteč 10,16 mm.
Podporuje připojení pevného vodiče 0,5–16 mm², vícežilového vodiče 6–16 mm², lanka bez koncovky 0,5–16 mm² a lanka s koncovkou 2,5–10 mm²; má šroubové připojení vodiče, pájecí připojení k PCB s délkou pinu 4,5 mm, těleso z polyamidu (PA) v barvě šedá, třídu hořlavosti UL94 V0, rozsah pracovních teplot -50–120 °C, kategorii přepětí II a jmenovité rázové napětí 6 kV.
Proč si vybrat tuto svorku?
- Je dimenzovaná na jmenovitý proud 76 A, což zajišťuje vhodné proudové zatížení pro mnohé aplikace.
- Umožňuje přímou instalaci na plošný spoj: montáž na PCB.
- Podporuje připojení pevného vodiče s průřezem 0,5–16 mm².
- Pro vícežilové připojení je určen rozsah průřezu 6–16 mm².
- Dodáváno pod označením Weidmüller 1812250000, takže je identifikovatelná podle výrobce a kódu produktu.
Interní název produktu
LU 10.16/3/90 2STI BEDR
Podrobný popis produktu
LU 10.16/03/90 4.5SN GY BX PRT
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
