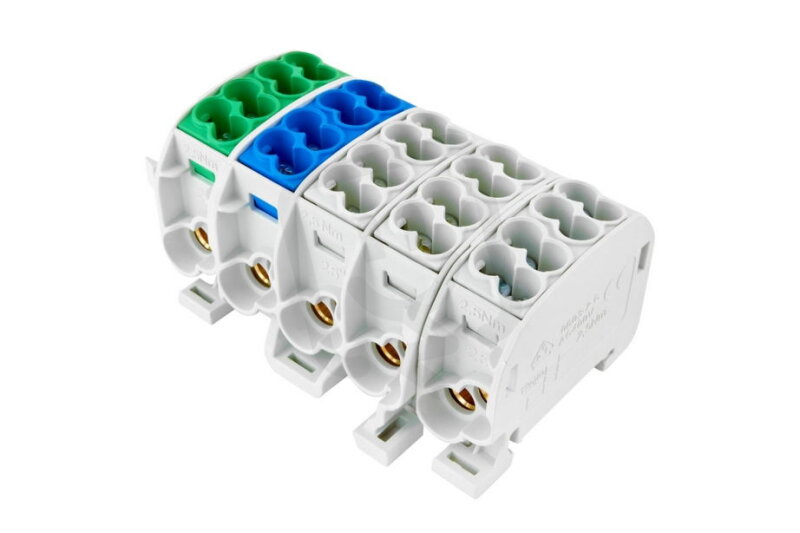

Rozbočovací svorkovnice HLAK 25//5 C 3LNPE 152A 5pól. CU IP20 3xŠ/M/Z na DIN
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
403,50 Kč
Cena po registraci:
360,27 Kč/ks
Po registraci bez DPH:
297,74 Kč
Vaše cena s DPH:
375,26 Kč/ks
Vaše cena bez DPH:
310,13 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0768038
- Kód dodavatele:
- 1002990
- EAN:
- 4051589801515
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 56 mm
- Nominální proud:
- 152 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Počet výstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 2,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-14 mm2
- Šířka:
- 89 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49,3 mm
- Způsob montáže:
- DIN lišta
Rozbočovací svorkovnice HLAK 25//5 C 3LNPE 152A 5pól. CU IP20 3xŠ/M/Z na DIN
Rozbočovací svorkovnice HLAK 25//5 C 3LNPE 152A 5pól. CU IP20 3xŠ/M/Z na DIN (EAN: 4051589801515) je určena pro montáž na DIN lištu pro rozdělení napájecích větví.
Nabízí 5 pólů se šroubovým připojením, celkem 10 vstupů a 10 výstupů, při nominálním proudu 152 A.
Podporuje pevná jádra i lankové vodiče, vstupní průřez 2,5–25 mm2, výstupní průřez 2,5–16 mm2, AWG vstup 4–14/výstup 6–14 a rozměry 89 × 56 × 49,3 mm.
Proč si vybrat tuto rozbočovací svorkovnici?
- Určena pro třífázové rozvody díky uspořádání 3L+N+PE, které umožňuje připojení všech fází, neutrálu a ochranného vodiče.
- Disponuje 5 póly, což zajišťuje přehledné a oddělené rozbočení vodičů v rozvaděči.
- Dimenzována pro zatížení až 152 A, vhodná pro silnější elektrické obvody.
- Má měděné provedení (Cu), které poskytuje pevné mechanické spoje a odolnost vůči opotřebení kontaktů.
- Navržena pro montáž na DIN lištu, usnadňující instalaci do rozvaděčů.
- S ochranným stupněm IP20, určená pro montáž v suchých vnitřních prostorách.
Interní název produktu
HLAK 25//5 C 3LNPE, 152A, 5pól. CU IP20
Podrobný popis produktu
Svorkovnice rozbočovací HLAK 25//5 C 3LNPE, 152A, 5pól., CU, IP20, 3xŠ/M/Z, na DIN
Svorkovnice rozbočovací HLAK 25//5 C 3LNPE, 152A, 5pól., IP20, 1000V, 152A, 5-pólová, na 1 pól: 2x25mm2, 2x16mm2, CU, na DIN.
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: montáž na nosnou lištu jmenovité napětí 1000 V AC/DC menší vestavná šířka oproti svorkám barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená) krytí IP20 – ochrana před nebezpečným dotykem živých částí vhodné pro měděné vodiče řaditelné do sebe
Svorkovnice rozbočovací HLAK 25//5 C 3LNPE, 152A, 5pól., IP20, 1000V, 152A, 5-pólová, na 1 pól: 2x25mm2, 2x16mm2, CU, na DIN.
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
