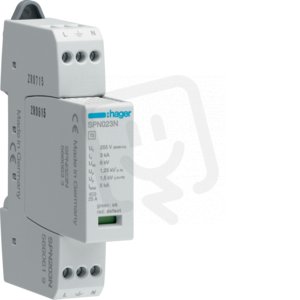

Svodič přepětí T3, 1P+N 230 V, In 5 kA (8/20), (1+1) se signalizací /SPN203N/
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 493,92 Kč
Cena po registraci:
2 226,73 Kč/ks
Po registraci bez DPH:
1 840,27 Kč
Vaše cena s DPH:
2 319,35 Kč/ks
Vaše cena bez DPH:
1 916,82 Kč/ks
ks
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPROS0143834
- Kód dodavatele:
- SPC203N
- EAN:
- 3250615514936
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,08 Kč
Technické parametry
- Max. průřez laněného vodiče:
- 2,5 mm2
- Max. průřez pevného vodiče:
- 4 mm2
- Max. trvalé napětí AC:
- 264 V
- Max. trvalé napětí DC:
- 240 V
- Napětí AC:
- 240 V
- Napětí DC:
- 240 V
- Počet pólů:
- 2
- Proud zátěže:
- 26 A
- Se signal. kontaktem:
- ano
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Typ kontroly 3 (D):
- ano
- Úroveň ochrany:
- 1,25 kV
- Úroveň ochrany L-N:
- 1,25 kV
- Úroveň ochrany L-PE/N-PE:
- 1,4 kV
- Výboj. proud (8/20) L+N-PE:
- 10 kA
- Výboj. proud (8/20) L-N:
- 10 kA
- Způsob montáže:
- lišta DIN 35 mm
Svodič přepětí T3, 1P+N 230 V, In 5 kA (8/20), (1+1) se signalizací /SPN203N/
Svodič přepětí T3 1P+N 230 V (SPN203N) poskytuje ochranu proti přepětí s jmenovitým vybavovacím proudem In 5 kA (8/20) a výbojovým proudem 10 kA (8/20) L–N a 10 kA L+N–PE, s úrovní ochrany L–N 1,25 kV a L–PE/N–PE 1,4 kV.
Zařízení má 2 póly, typ kontroly 3 (D), optickou signalizaci a signální kontakt, je určeno pro montáž na lištu DIN 35 mm a pracuje na AC 240 V (max. trvalé 264 V) či DC 240 V (max. trvalé 240 V).
Maximální průřezy vodičů jsou 4 mm² (pevný) a 2,5 mm² (laněný), proud zátěže 26 A, stupeň krytí IP20 a EAN 3250615514936.
Proč si vybrat tento svodič přepětí?
- Pro jednofázové instalace v síti 230 V je navrženo zapojení 1P+N (2 póly).
- Jmenovitý vybíjecí proud pro opakované impulsy je In 5 kA (8/20).
- Krátkodobý výboj mezi L a N může dosahovat až 10 kA (8/20).
- Úroveň omezení přepětí mezi L a N je 1,25 kV.
- Úroveň omezení mezi vodiči ochranného potenciálu a fází (L–PE / N–PE) je 1,4 kV.
- Podporuje trvalé zatížení do 26 A a nabízí modulární uspořádání (1+1) se signalizací; navíc je zařazen do typu kontroly 3 (D).
Interní název produktu
SPC203N Svodič přepětí (jemná ochrana) I
Podrobný popis produktu
Svodič přepětí T3, 1P+N 230 V, In 5 kA (8/20), (1+1) se signalizací
/původní objednací číslo SPN203N/
/původní objednací číslo SPN203N/
