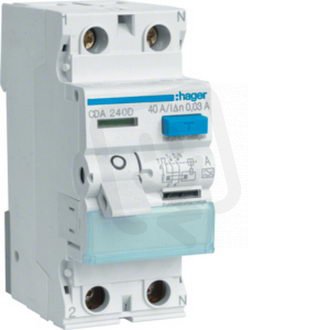

Proudový chránič 2 pól. 40A / 0,03 A, typ A, 6 kA /CD240J/ HAGER CDA240D
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 812,31 Kč
Cena po registraci:
1 618,16 Kč/ks
Po registraci bez DPH:
1 337,32 Kč
Vaše cena s DPH:
1 685,47 Kč/ks
Vaše cena bez DPH:
1 392,95 Kč/ks
ks
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPROS0142731
- Kód dodavatele:
- CDA240D
- EAN:
- 3250611610045
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,18 Kč
Technické parametry
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-40 °C
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 70 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 6 kA
- Způsob montáže:
- DIN lišta
Proudový chránič 2 pól. 40A / 0,03 A, typ A, 6 kA /CD240J/ HAGER CDA240D
Proudový chránič 2pólový HAGER CDA240D (CD240J) s EAN 3250611610045 je určen pro ochranu obvodů při poruchovém proudu 0,03 A a jmenovitém proudu 40 A, typ svodového proudu A a vypínací zkratová schopnost 6 kA.
Instaluje se na DIN lištu, zabírá 2 modulární šířky, pracuje na napětí 230 V a frekvenci 50 Hz, má krytí IP20, izolační napětí Ui 500 V a impulsní odolné napětí 4 kV, pro pevné vodiče 1–25 mm2 a vícežilové připojení 1–16 mm2, vestavěná hloubka 70 mm.
Zařízení nabízí možnost doplňkové výbavy (ano), má blokovací zařízení (ano), nemá krátkodobě zpožděné vypnutí ani selektivní ochranu, stupeň znečištění 2 a okolní teplotu provozu -25 až +40 °C.
Proč si vybrat tento proudový chránič?
- Vhodný pro dvoupólové zapojení — obsahuje 2 póly, takže chrání fázi i nulový vodič.
- Reaguje na únik proudu s poruchovým proudem 0,03 A (30 mA), čímž snižuje riziko úrazu elektrickým proudem.
- Má jmenovitý proud 40 A, což odpovídá běžným proudovým zatížením v domácnostech a menších rozvadečích.
- Typ svodového proudu A — detekuje střídavé i některé pulsující stejnosměrné složky svodového proudu.
- Vypínací zkratová schopnost 6 kA (Icw) — zvládne přechodné zkratové proudy v této úrovni.
- Modulární šířka 2 moduly usnadňuje instalaci do standardního rozvaděče.
Interní název produktu
CDA240D Proudový chránič 2pól.40/0,03A,A
Podrobný popis produktu
Proudový chránič 2 pól. 40A / 0,03 A, typ A, 6 kA
/původní objednací číslo CD240J/
/původní objednací číslo CD240J/
