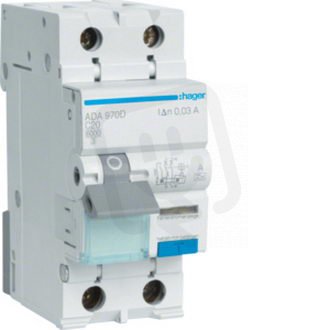

Proud.chr. s nadpr.ochr. char. C, 1+N, 20A / 0,03 A, typ A, 6 kA /ADA970J/
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 970,34 Kč
Cena po registraci:
2 652,13 Kč/ks
Po registraci bez DPH:
2 191,84 Kč
Vaše cena s DPH:
2 762,44 Kč/ks
Vaše cena bez DPH:
2 283,01 Kč/ks
ks
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPRCH0622032
- Kód dodavatele:
- ADA970D
- EAN:
- 3250611010746
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ano
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 68 mm
- Vyp. zkrat. schopnost IEC 60947-2:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
Proud.chr. s nadpr.ochr. char. C, 1+N, 20A / 0,03 A, typ A, 6 kA /ADA970J/
Proudový chránič s nadproudovou ochranou charakteristika C, 1+N, jmenovitý proud 20 A a poruchový proud 0,03 A (typ A), určený pro jmenovité napětí 230 V a frekvenci 50 Hz.
Zařízení má vypínací zkratovou schopnost 6 kA, spínající N vodič, odpojovací charakteristiku bez prodlevy, IP20, vestavěnou hloubku 68 mm, modulární šířku 2, počet pólů 2, blokovací zařízení a možnost instalace pod omítku; EAN: 3250611010746.
Proč zvolit tento proudový chránič?
- Přístroj kombinuje proudový chránič typu A a nadproudovou ochranu charakteristiky C, takže reaguje i na pulsující stejnosměrné složky a současně má standardní nadproudové chování.
- Konfigurace 1+N (2 póly) se spínajícím N‑vodičem zajišťuje vypnutí i nulového vodiče pro kompletní odpojení obvodu.
- Navržen pro obvody s jmenovitým proudem 20 A.
- Citlivost poruchového proudu je 0,03 A (30 mA), vhodná pro ochranu osob proti úrazu dotykem.
- Zkratová vypínací schopnost dle EN 61009-1 činí 6 kA.
- Odpojovací charakteristika je bez prodlevy, což umožňuje okamžité odpojení při zjištění poruchy.
Interní název produktu
ADA970D Proud.chr. s nadpr.ochr. char. C
Podrobný popis produktu
Proudový chránič s nadproudovou ochranou charakteristiky C, 1+N, 20A / 0,03 A, typ A, 6 kA
/původní objednací číslo ADA970J/
/původní objednací číslo ADA970J/
