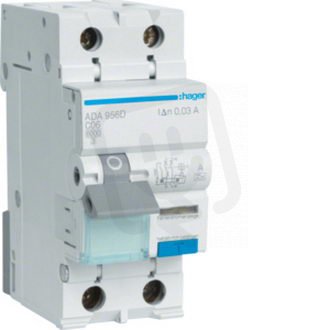

Proud.chr. s nadpr.ochr. char. C, 1+N, 6A / 0,03 A, typ A, 6 kA /ADA956J/
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPROS0574427
- Kód dodavatele:
- ADA956D
- EAN:
- 3250611010708
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ano
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 68 mm
- Vyp. zkrat. schopnost IEC 60947-2:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
Proud.chr. s nadpr.ochr. char. C, 1+N, 6A / 0,03 A, typ A, 6 kA /ADA956J/
Proudový chránič s nadproudovou ochranou charakteristiky C (ADA956J) kombinuje ochranu proudovým chráničem typ A a jističem v zapojení 1+N s jmenovitým proudem 6 A a poruchovým proudem 0,03 A (EAN 3250611010708).
Má vypínací zkratovou schopnost 6 kA, odpojovací charakteristiku bez prodlevy, spíná i neutrální vodič ano a je určen pro napětí 230 V při frekvenci 50 Hz.
Modulární šířka 2, počet pólů 2, vestavěná hloubka 68 mm, stupeň krytí IP20, instalace pod omítku ano a připojitelné průřezy pevného vodiče 1–25 mm² / vícežilového 1–16 mm² doplňují technické parametry.
Proč si vybrat tento proudový chránič?
- Zařízení nabízí kombinaci proudového chrániče a nadproudové ochrany s charakteristikou C, která chrání proti únikům i přetížením.
- Má jmenovitý proud 6 A, vhodný pro okruhy s nižším zatížením.
- Díky poruchovému proudu 0,03 A (30 mA) poskytuje ochranu proti úrazu elektrickým proudem.
- Je proveden jako typ A, tedy reaguje i na střídavé a určité pulzní složky poruchového proudu.
- Obsahuje spínání nulového (N) vodiče, což umožňuje kompletní odpojení obvodu.
- Poskytuje vypínací zkratovou schopnost 6 kA podle EN 61009-1 a odpojovací charakteristiku bez prodlevy pro rychlé přerušení zkratových proudů.
Interní název produktu
ADA956D Proud.chr. s nadpr.ochr.char. C
Podrobný popis produktu
/původní objednací číslo ADA956J/
