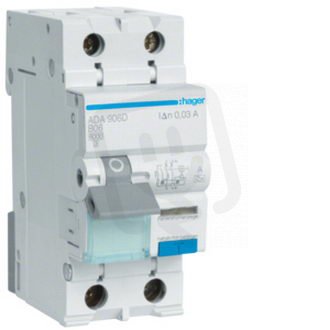

Proud.chr. s nadpr.ochr. char. B, 1+N, 6A / 0,03 A, typ A, 6 kA /ADA906J/
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPROS0549034
- Kód dodavatele:
- ADA906D
- EAN:
- 3250611010616
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ano
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 68 mm
- Vyp. zkrat. schopnost IEC 60947-2:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
Proud.chr. s nadpr.ochr. char. B, 1+N, 6A / 0,03 A, typ A, 6 kA /ADA906J/
Proud.chr. s nadpr.ochr. char. B, 1+N ADA906J (EAN: 3250611010616) zabezpečuje kombinovanou ochranu proti nadproudu a úniku proudu, s jmenovitým proudem 6 A, poruchovým proudem 0,03 A a vypínací zkratovou schopností 6 kA.
Je určen pro střídavé napětí 240 V a frekvenci 50 Hz, má typ svodového proudu A, spíná N vodič a disponuje 2 póly (1 chráněný pól).
Instaluje se pod omítku, zabírá 2 moduly, je vybaveno blokovacím zařízením a podporuje průřezy vodičů pevné 1–25 mm2 a vícežilové 1–16 mm2 při provozní teplotě -25 až 40 °C.
Proč si vybrat tento proudový chránič?
- Má charakteristiku B, vhodnou pro rychlé vybavení při náhlých nadproudech typických pro domácí i lehké průmyslové obvody.
- Je zařazen jako typ A, takže detekuje střídavé i pulzně stejnosměrné zbytkové proudy.
- S jmenovitým proudem 6 A je vhodný pro obvody s nižší zátěží nebo pro speciální větve rozvodu.
- Má poruchový proud 0,03 A (30 mA), což poskytuje ochranu osob proti úrazu únikem proudu.
- Zařízení spíná i nulový vodič (N), takže při jeho vypnutí je obvod kompletně odpojen.
- Nabízí vypínací zkratovou schopnost 6 kA podle EN 61009-1, tedy odpojení při zkratových proudech do této hodnoty.
Interní název produktu
ADA906D Proud.chr. s nadpr.ochr. char. B
Podrobný popis produktu
/původní objednací číslo ADA906J/
