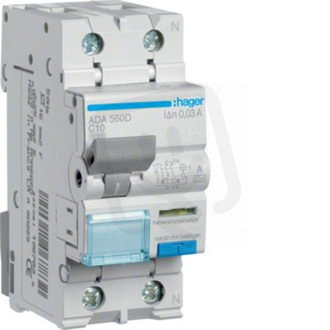

Proud.chr. s nadpr.ochr. char. C, 1+N, 10 kA, 0,03 A, In=10 A, A HAGER ADA560D
Obecné parametry
- Značka:
- Hager
- Kód zboží:
- ELPROS0708468
- Kód dodavatele:
- ADA560D
- EAN:
- 3250611067818
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ano
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-16 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP2X
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 68 mm
- Vyp. zkrat. schopnost IEC 60947-2:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
Proud.chr. s nadpr.ochr. char. C, 1+N, 10 kA, 0,03 A, In=10 A, A HAGER ADA560D
HAGER ADA560D proudový chránič s nadproudovou ochranou, charakteristikou C pro 1+N (2 póly) a jmenovitým proudem In = 10 A má citlivost 0,03 A, vypínací schopnost 10 kA dle EN 61009-1/IEC 60947-2 a odpojovací charakteristiku bez prodlevy při 240 V.
Zařízení disponuje spínajícím N vodičem, s blokovacím zařízením a možností instalace pod omítku, krytím IP2X, vestavěnou hloubkou 68 mm a podporou vodičů pevné 1–25 mm² / vícežilové 1–16 mm²; typ svodového proudu A, třída omezení 3 a provozní teplota -25–40 °C.
Proč si vybrat tento proudový chránič?
- Pro běžný provoz je určen jmenovitý proud 10 A, který odpovídá menším obvodům a spotřebičům.
- Poskytuje ochranu proti úniku proudu se zbytkovou citlivostí 0,03 A (30 mA), což snižuje riziko úrazu elektrickým proudem.
- Má nadproudovou charakteristiku C, vhodnou pro obvody s vyššími rozběhovými proudy.
- Konfigurace 1+N (2 póly) se spínáním N vodiče zajišťuje úplné odpojení fáze i nulového vodiče.
- Vypínací schopnost podle EN 61009-1 dosahuje 10 kA, což je důležité při zkratových situacích.
- Zabírá 2 modulární šířky, takže šetří místo v rozvaděči.
Interní název produktu
ADA560D Proud.chr. s nadpr.ochr. char.
