Proudový chránič NOARK 108189 EX9L-H 10kA, 4-pól, 63A, 500mA, typ AC

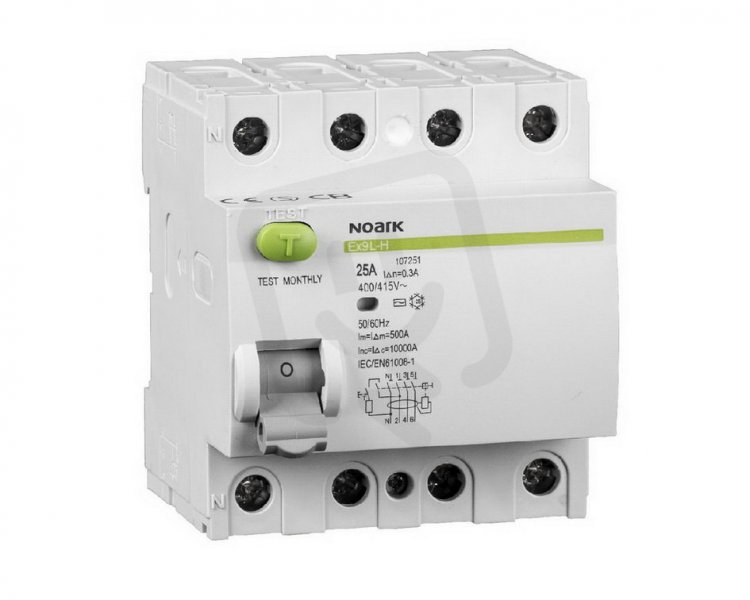

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 189,95 Kč
Cena po registraci:
1 955,36 Kč/ks
Po registraci bez DPH:
1 616,00 Kč
Vaše cena s DPH:
2 036,68 Kč/ks
Vaše cena bez DPH:
1 683,21 Kč/ks
ks
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720344
- Kód dodavatele:
- 108189
- EAN:
- 8592765081896
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,37 Kč
Technické parametry
- Barva RAL:
- 7035
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -25-40 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,5 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 79 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 24 W
Proudový chránič NOARK 108189 EX9L-H 10kA, 4-pól, 63A, 500mA, typ AC
Proudový chránič NOARK 108189 EX9L-H (EAN 8592765081896) je 4‑pól přístroj s jmenovitým proudem 63 A, typem svodového proudu AC a poruchovým proudem 0,5 A pro ochranu obvodů a osob.
Má vypínací zkratovou schopnost 10 kA (Icw), přepěťovou proudovou kapacitu 3 kA, jmenovité napětí 400 V, izolační napětí Ui 500 V a impulsní odolné napětí Uimp 6 kV při frekvenci 50 Hz.
Je určený pro montáž na DIN lištu s modulární šířkou 4, krytím IP20, pro pevné vodiče 1–35 mm², provozní teplotou -25 až 40 °C, barvou RAL 7035 a ztrátovým výkonem 24 W.
Proč si vybrat tento proudový chránič?
- Dodáván ve 4‑pólovém provedení, vhodném pro třífázové rozvody včetně neutrálu.
- Je dimenzován pro jmenovitý proud 63 A, proto se hodí do instalací s vyšším zatížením.
- Má poruchový proud 0,5 A (nastavenou citlivost), který určuje okamžik vypnutí při svodu.
- Detekuje střídavé zbytkové proudy, typ AC, tedy pro běžné sinusové úniky do země.
- Vypínací schopnost zkratového proudu je 10 kA (Icw), což ovlivňuje odolnost vůči zkratovým stavům.
- Má přepěťovou proudovou kapacitu až 3 kA, přispívající k ochraně proti impulzním přepětím.
Interní název produktu
Ex9L-H 4P 63A AC 500mA
Podrobný popis produktu
Ex9L-H 4P 63A 500mA
Proudový chránič, Icn=10kA, 4-pól, In=63A, IΔn=500mA, typ AC
Proudový chránič, Icn=10kA, 4-pól, In=63A, IΔn=500mA, typ AC
