Proudový chránič s jističem NOARK 107679 EX9BL-N 1P+N C20 A 100mA, 6kA, typ A

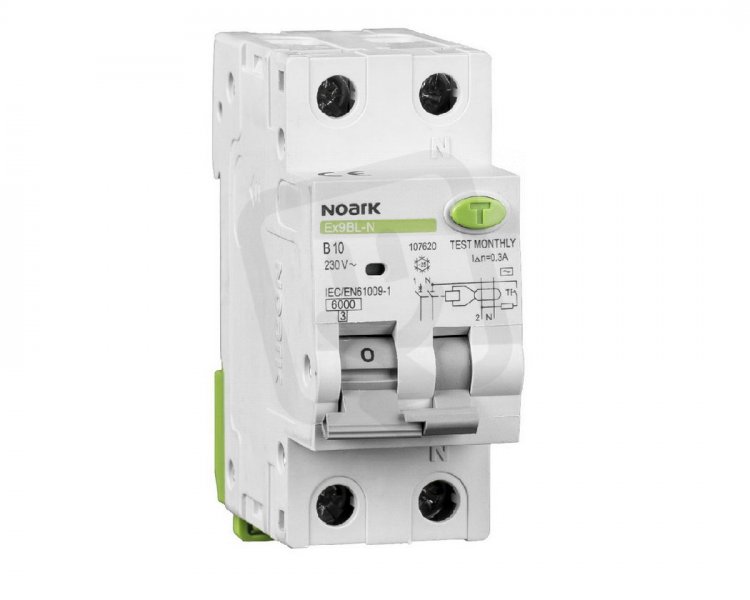

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 350,72 Kč
Cena po registraci:
1 206,03 Kč/ks
Po registraci bez DPH:
996,72 Kč
Vaše cena s DPH:
1 256,19 Kč/ks
Vaše cena bez DPH:
1 038,17 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720163
- Kód dodavatele:
- 107679
- EAN:
- 8592765076809
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5 W
Proudový chránič s jističem NOARK 107679 EX9BL-N 1P+N C20 A 100mA, 6kA, typ A
Proudový chránič s jističem NOARK EX9BL‑N 1P+N kombinuje proudový chránič typu A s jističovou charakteristikou C, jmenovitým proudem 20 A a nastavením poruchového proudu 100 mA (EAN: 8592765076809).
Má vypínací zkratovou schopnost 6 kA, jmenovité napětí 230 V, spíná i neutrální vodič a je určený pro montáž na DIN lištu při stupni krytí IP20 a modulární šířce 2.
Další technické údaje zahrnují typ svodového proudu A, impulzní odolné napětí 4 kV, možnost připojení pevného vodiče 1,5–25 mm², ztrátový výkon 5 W a provozní rozsah teplot -25–40 °C, bez blokovacího zařízení.
Proč si vybrat tento proudový chránič?
- Detekuje jak střídavé, tak pulzující jednosměrné poruchy díky typu A.
- Má jmenovitý proud 20 A, vhodný pro ochranu běžných obvodů.
- Poruchový proud je nastaven na 100 mA (0,1 A), pro ochranu proti únikům proudu.
- Přeruší i nulový vodič (spínající N vodič: ano), což zjednodušuje zapojení v některých instalacích.
- Vypínací schopnost při zkratu činí 6 kA dle EN 61009-1.
- Charakteristika jističe C je vhodná pro obvody s vyššími spouštěcími proudy (motory, indukční zátěže).
Interní název produktu
Ex9BL-N 1P+N C20 A 100mA
Podrobný popis produktu
Ex9BL-N 1P+N C20 A 100mA
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=20A, IΔn=100mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=20A, IΔn=100mA, typ A
