Proudový chránič s jističem NOARK 107646 EX9BL-N 1P+N C16 A 30mA, 6kA, typ A

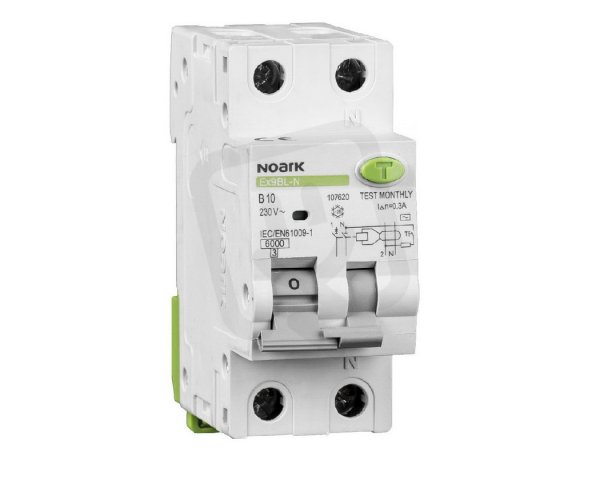

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 105,65 Kč
Cena po registraci:
987,21 Kč/ks
Po registraci bez DPH:
815,88 Kč
Vaše cena s DPH:
1 028,27 Kč/ks
Vaše cena bez DPH:
849,81 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720130
- Kód dodavatele:
- 107646
- EAN:
- 8592765076472
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 4 W
Proudový chránič s jističem NOARK 107646 EX9BL-N 1P+N C16 A 30mA, 6kA, typ A
Proudový chránič s jističem NOARK 107646 EX9BL-N 1P+N C16 A 30 mA (EAN 8592765076472) kombinuje diferenciální ochranu s jističem pro jmenovitý proud 16 A a celkem 2 póly.
Má charakteristiku C, typ svodového proudu A s citlivostí 30 mA, spíná i nulový vodič a disponuje vypínací schopností 6 kA při jmenovitém napětí 230 V a odpojovací charakteristikou bez prodlevy.
Provedení nabízí modulární šířku 2, stupeň krytí IP20, montáž na DIN lištu, podporu průřezů vodičů 1,5–25 mm², impulsní odolnost 4 kV a provozní teplotu -25 až 40 °C, se ztrátovým výkonem 4 W.
Proč si vybrat tento proudový chránič?
- Spojuje funkci proudového chrániče a jističe; citlivost na poruchový proud je nastavena na 30 mA (typ A).
- Jmenovitý proud zařízení je 16 A, vhodný pro běžné obvodové zatížení.
- Provedení je dvoupólové (1P+N), takže umožňuje souběžné odpojení fázového i nulového vodiče.
- Charakteristika vypínání je C, vhodná pro obvody s vyššími spouštěcími proudy.
- Vypínací zkratová schopnost podle EN 61009-1 je 6 kA, což pokrývá běžné zkratové podmínky.
- Odpojovací charakteristika je bez prodlevy a přístroj navíc spíná také N vodič.
Interní název produktu
Ex9BL-N 1P+N C16 A 30mA
Podrobný popis produktu
Ex9BL-N 1P+N C16 A 30mA
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=16A, IΔn=30mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=16A, IΔn=30mA, typ A
