Proudový chránič s jističem NOARK 107645 EX9BL-N 1P+N C13 A 30mA, 6kA, typ A

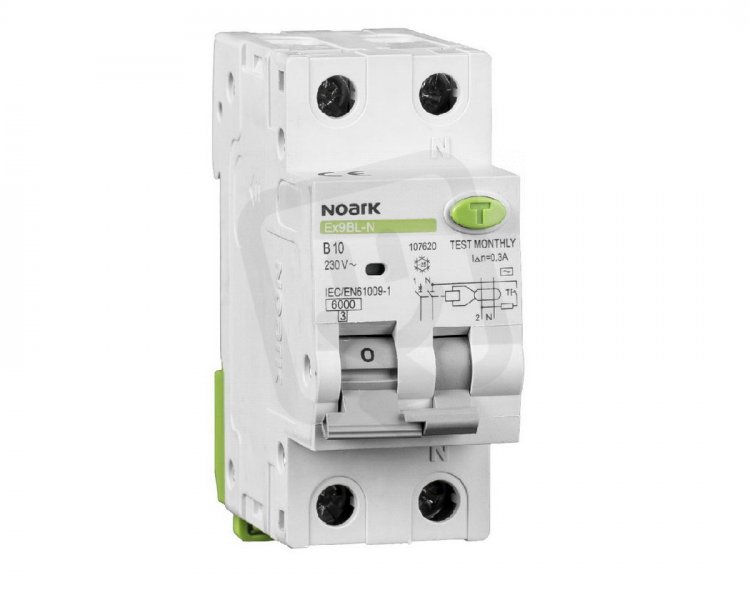

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 203,19 Kč
Cena po registraci:
1 074,30 Kč/ks
Po registraci bez DPH:
887,85 Kč
Vaše cena s DPH:
1 118,98 Kč/ks
Vaše cena bez DPH:
924,78 Kč/ks
ks
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720129
- Kód dodavatele:
- 107645
- EAN:
- 8592765076465
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Proudový chránič s jističem NOARK 107645 EX9BL-N 1P+N C13 A 30mA, 6kA, typ A
Proudový chránič s jističem NOARK 107645 EX9BL-N (EAN: 8592765076465) s typem svodového proudu A má jmenovitý proud 13 A a poruchový proud 30 mA.
Jednotka 1P+N nabízí vypínací schopnost 6 kA, přepěťovou proudovou kapacitu 3 kA, spíná i N vodič a je určena pro 230 V AC montáž na DIN lištu s krytím IP20.
Charakteristika C, odpojovací charakteristika bez prodlevy, podporuje průřezy vodičů 1,5–25 mm², má ztrátový výkon 3,5 W a provozní teplotu -25–40 °C; nemá blokovací zařízení.
Proč si vybrat tento proudový chránič?
- Je to typ A, tedy určený k detekci střídavých i pulzně stejnosměrných poruchových proudů.
- Má jmenovitý proud 13 A, vhodný pro obvody s tímto zatížením.
- Poskytuje citlivost 30 mA (0,03 A) pro ochranu proti úrazu dotykem.
- Disponuje vypínací zkratovou schopností 6 kA podle EN 61009-1 pro zvládnutí zkratových proudů.
- Je navržen jako 1P+N (2 póly) a zároveň spíná nulový vodič (N), což usnadňuje kompletní odpojení obvodu.
- Má odpojovací charakteristiku bez prodlevy, tedy okamžité přerušení při zjištěné chybě.
Interní název produktu
Ex9BL-N 1P+N C13 A 30mA
Podrobný popis produktu
Ex9BL-N 1P+N C13 A 30mA
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=13A, IΔn=30mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. C, In=13A, IΔn=30mA, typ A
