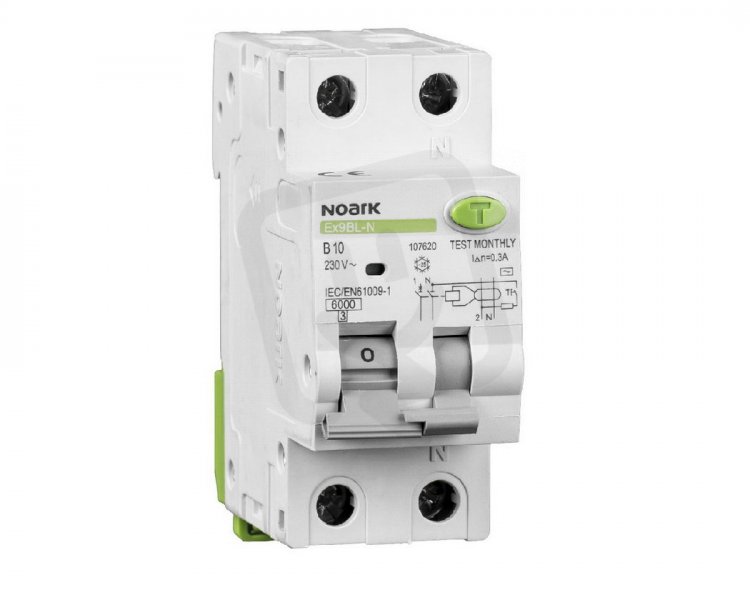

Proudový chránič s jističem NOARK 107684 EX9BL-N 1P+N B10 300mA, 6kA, typ AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 373,23 Kč
Cena po registraci:
1 226,13 Kč/ks
Po registraci bez DPH:
1 013,33 Kč
Vaše cena s DPH:
1 277,12 Kč/ks
Vaše cena bez DPH:
1 055,47 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720200
- Kód dodavatele:
- 107684
- EAN:
- 8592765076854
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,5 W
Proudový chránič s jističem NOARK 107684 EX9BL-N 1P+N B10 300mA, 6kA, typ AC
NOARK 107684 EX9BL-N 1P+N B10 (EAN 8592765076854) je proudový chránič s jističem určený pro ochranu obvodů při poruchovém proudu 0,3 A (300 mA) a jmenovitém proudu 10 A.
Zařízení má 2 póly (z toho 1 chráněný pól), charakteristiku B, spínání N vodiče: ano, typ svodového proudu AC a vypínací schopnost 6 kA.
Pro montáž na DIN lištu zabírá 2 modulární šířky, má stupeň krytí IP20, jmenovité napětí 230 V, provozní teplotu -25–40 °C a bez blokovacího zařízení.
Proč si vybrat tento proudový chránič?
- Tento proudový chránič je navržen pro obvody s jmenovitým proudem 10 A.
- Má citlivost na zbytkový proud 0,3 A (300 mA), vhodnou pro detekci výraznějších poruchových úniků.
- Je řešen jako dvoupólové zapojení 1P+N (2 póly), umožňující vypnutí fáze i neutrálu.
- Jde o zařízení typu AC, tedy určené k detekci střídavých zbytkových proudů.
- Nese charakteristiku spínání B, která ovlivňuje jeho reakci při nárazových proudech.
- Dosahuje vypínací zkratové schopnosti 6 kA dle normy EN 61009-1.
Interní název produktu
Ex9BL-N 1P+N B10 300mA
Podrobný popis produktu
Ex9BL-N 1P+N B10 300mA
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. B, In=10A, IΔn=300mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=6kA, 1+Npól, char. B, In=10A, IΔn=300mA, typ AC
