Proudový chránič s jističem NOARK 107394 EX9BL-H 1P+N C16 30mA, 10kA, typ AC

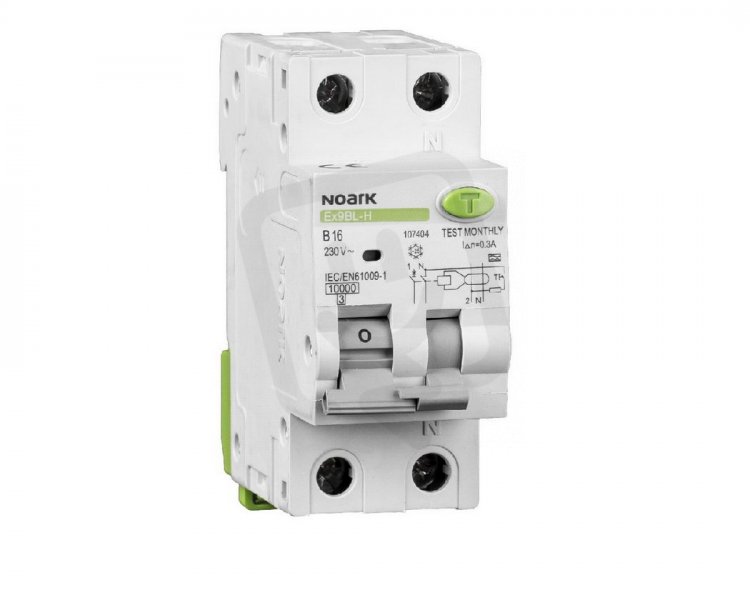

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 379,48 Kč
Cena po registraci:
1 231,71 Kč/ks
Po registraci bez DPH:
1 017,94 Kč
Vaše cena s DPH:
1 282,94 Kč/ks
Vaše cena bez DPH:
1 060,28 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720242
- Kód dodavatele:
- 107394
- EAN:
- 8592765073952
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 4 W
Proudový chránič s jističem NOARK 107394 EX9BL-H 1P+N C16 30mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107394 EX9BL-H (EAN 8592765073952) kombinuje jistič a proudový chránič s jmenovitým proudem 16 A a charakteristikou C.
Má spouštěcí citlivost 30 mA, typ svodového proudu AC, odpojovací charakteristiku bez prodlevy a vypínací zkratovou schopnost 10 kA (EN61009).
Modulární provedení o šířce 2 a vestavěné hloubce 77 mm, 2 póly (1P+N) pro 230 V, montáž na DIN lištu a se spínáním N vodiče.
Proč si vybrat tento proudový chránič?
- Je určen pro elektrické obvody s jmenovitým proudem 16 A.
- Kombinuje funkci proudového chrániče s jističem s vypínací charakteristikou C, vhodnou pro obvody s nárazovým zatížením.
- Citlivost proti úniku proudu je nastavena na 30 mA, což poskytuje ochranu proti dotyku a poruchám izolace.
- Vypínací schopnost při zkratovém proudu podle EN 61009-1 je 10 kA, zajišťující bezpečné odpojení při zkratu.
- Provádění 1P+N (2 póly) umožňuje odpojení fáze i nulového vodiče.
- Odpojovací charakteristika je bez prodlevy, takže zařízení odpojí obvod okamžitě při zjištění poruchy.
Interní název produktu
Ex9BL-H 1P+N C16 30mA
Podrobný popis produktu
Ex9BL-H 1P+N C16 30mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=16A, IΔn=30mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=16A, IΔn=30mA, typ AC
