Proudový chránič s jističem NOARK 107554 EX9BL-H 1P+N C16 300mA, 10kA, typ AC

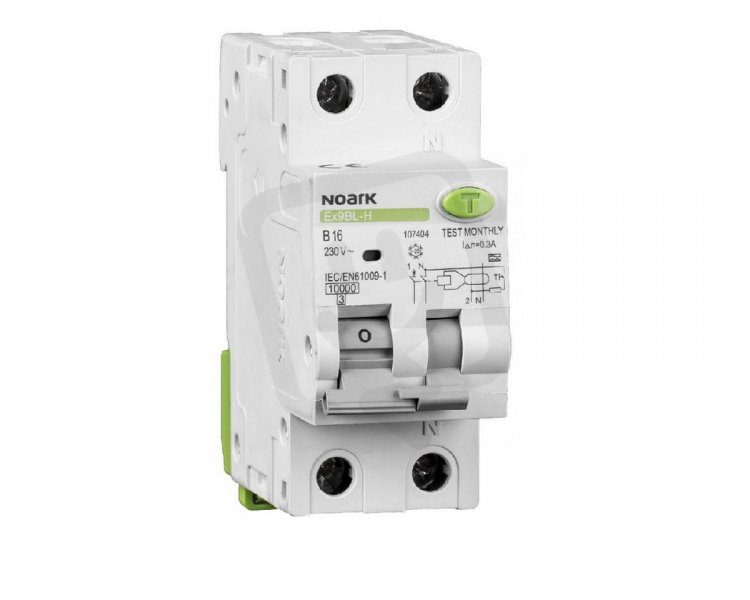

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 453,26 Kč
Cena po registraci:
1 297,58 Kč/ks
Po registraci bez DPH:
1 072,38 Kč
Vaše cena s DPH:
1 351,55 Kč/ks
Vaše cena bez DPH:
1 116,98 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720306
- Kód dodavatele:
- 107554
- EAN:
- 8592765075550
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 4 W
Proudový chránič s jističem NOARK 107554 EX9BL-H 1P+N C16 300mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107554 EX9BL-H (EAN: 8592765075550) kombinuje proudový chránič 1P+N (2 póly) s jističem, má jmenovitý proud 16 A, citlivost 0,3 A (300 mA), typ svodového proudu AC, charakteristiku jističe C a vypínací schopnost 10 kA při jmenovitém napětí 230 V.
Zařízení je určeno pro montáž na DIN lištu, zabírá 2 moduly, spíná N vodič (ano), má krytí IP20, možnost připojení pevného vodiče 1,5–25 mm² a neobsahuje blokovací zařízení.
Proč si vybrat tento proudový chránič?
- Jmenovitý proud je 16 A, vhodný pro obvody s tímto zatížením.
- Jde o kombinované provedení s proudovým chráničem typu AC a charakteristikou jističe C.
- Poruchový proud (citlivost) je 0,3 A (300 mA), určený k detekci a odpojení při větších únikových proudech.
- Má 2 póly (1P+N), tedy přerušení fáze i nulového vodiče v jednom modulu.
- Zařízení spíná nulový vodič (N), což zajišťuje úplné odpojení obvodu.
- Vypínací zkratová schopnost podle EN 61009-1 je 10 kA, odolá tedy zkratovým proudům do této hodnoty.
Interní název produktu
Ex9BL-H 1P+N C16 300mA
Podrobný popis produktu
Ex9BL-H 1P+N C16 300mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=16A, IΔn=300mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=16A, IΔn=300mA, typ AC
