Proudový chránič s jističem NOARK 107392 EX9BL-H 1P+N C10 30mA, 10kA, typ AC

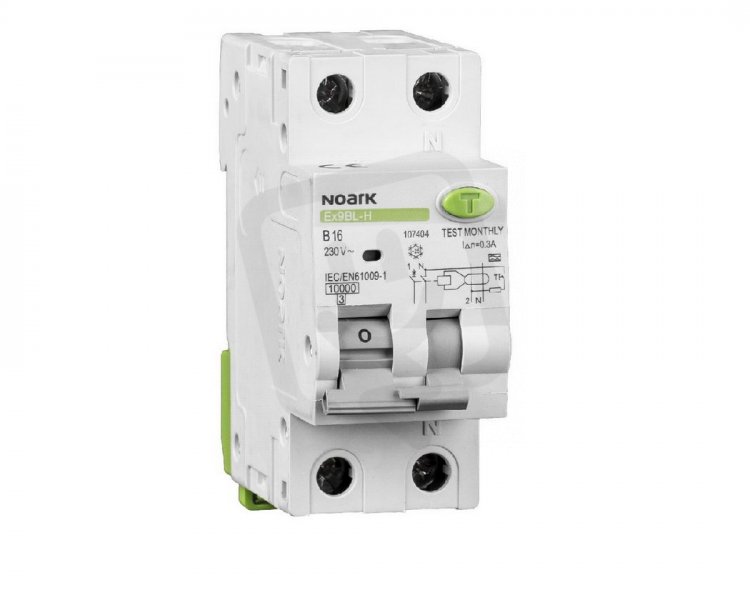

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 635,84 Kč
Cena po registraci:
1 460,59 Kč/ks
Po registraci bez DPH:
1 207,10 Kč
Vaše cena s DPH:
1 521,35 Kč/ks
Vaše cena bez DPH:
1 257,31 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720240
- Kód dodavatele:
- 107392
- EAN:
- 8592765073938
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,5 W
Proudový chránič s jističem NOARK 107392 EX9BL-H 1P+N C10 30mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107392 EX9BL‑H (EAN 8592765073938) kombinuje jistič C10 a proudový chránič s vybavovacím proudem 30 mA pro střídavé napětí 230 V.
Zařízení má jmenovitý proud 10 A, dva póly (1P+N), modulární šířku 2, spíná N vodič a disponuje vypínací schopností zkratu 10 kA, určeno pro montáž na DIN lištu s krytím IP20.
Typ svodového proudu je AC, odpojovací charakteristika je bez prodlevy, impulsní odolné napětí 4 kV, vestavěná hloubka 77 mm a provozní teplota -25 až 40 °C.
Proč si vybrat tento proudový chránič?
- Jmenovitý proud 10 A zabezpečuje obvody s nižším proudovým odběrem.
- Detekce zbytkového proudu je typu AC s jmenovitým poruchovým proudem 0,03 A (30 mA) pro ochranu proti úrazu elektrickým proudem.
- Konfigurace 1P+N (2 póly) umožňuje ochranu fáze i neutrálu v jedné jednotce.
- Umožňuje spínání neutrálního vodiče (spínající N vodič: ano), takže při vypnutí je obvod kompletně odpojen.
- S vypínací zkratovou schopností dle EN 61009-1 10 kA zvládne vypnutí při zkratových událostech do této hodnoty.
- Charakteristika vypínání C a odpojovací chování bez prodlevy zajišťují rychlou reakci na přetížení nebo zkrat.
Interní název produktu
Ex9BL-H 1P+N C10 30mA
Podrobný popis produktu
Ex9BL-H 1P+N C10 30mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=10A, IΔn=30mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. C, In=10A, IΔn=30mA, typ AC
