Proudový chránič s jističem NOARK 107481 EX9BL-H 1P+N B6 A 100mA, 10kA, typ A

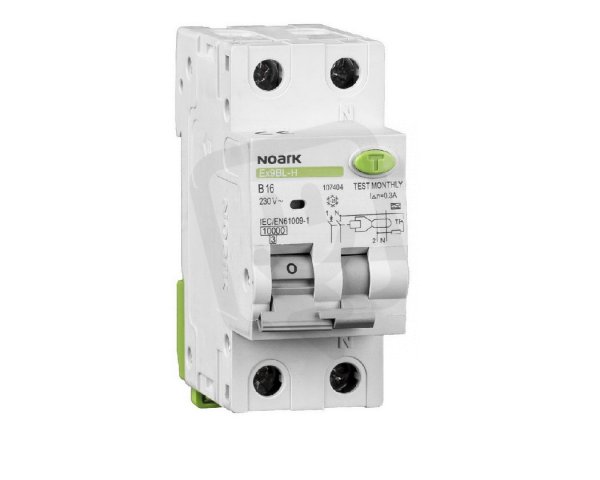

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 809,64 Kč
Cena po registraci:
1 615,77 Kč/ks
Po registraci bez DPH:
1 335,35 Kč
Vaše cena s DPH:
1 682,99 Kč/ks
Vaše cena bez DPH:
1 390,90 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720247
- Kód dodavatele:
- 107481
- EAN:
- 8592765074829
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 1,8 W
Proudový chránič s jističem NOARK 107481 EX9BL-H 1P+N B6 A 100mA, 10kA, typ A
NOARK 107481 EX9BL-H (EAN: 8592765074829) je proudový chránič s jističem 1P+N, typ A s charakteristikou B, jmenovitým proudem 6 A a poruchovým proudem 100 mA.
Má vypínací zkratovou schopnost 10 kA, jmenovité napětí 230 V, spínající N vodič a modulární šířku 2 pro montáž na DIN lištu, vestavěná hloubka 77 mm.
Další parametry zahrnují typ svodového proudu A, stupeň krytí IP20, připojení pevného vodiče 1,5–25 mm², impulsní odolné napětí 4 kV a provozní teplotu -25 až 40 °C.
Proč si vybrat tento proudový chránič?
- Zařízení je konfigurováno jako 1P+N (2 póly), takže chrání jak fázi, tak nulový vodič.
- Jmenovitý proud spínače je 6 A, vhodný pro obvody s nižším zatížením.
- Citlivost na zbytkový proud je 0,1 A (100 mA), což umožňuje detekci poruch do této hodnoty.
- Jedná se o typ A, tedy chránič schopný detekovat střídavé i některé pulzující stejnosměrné poruchové proudy.
- Vypínací zkratová schopnost podle EN 61009-1 činí 10 kA, takže zvládne vypnutí při zkratových proudech do této hranice.
- Je vybaven spínajícím N vodičem a má odpojovací charakteristiku bez prodlevy pro rychlý zásah.
Interní název produktu
Ex9BL-H 1P+N B6 A 100mA
Podrobný popis produktu
Ex9BL-H 1P+N B6 A 100mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=6A, IΔn=100mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=6A, IΔn=100mA, typ A
