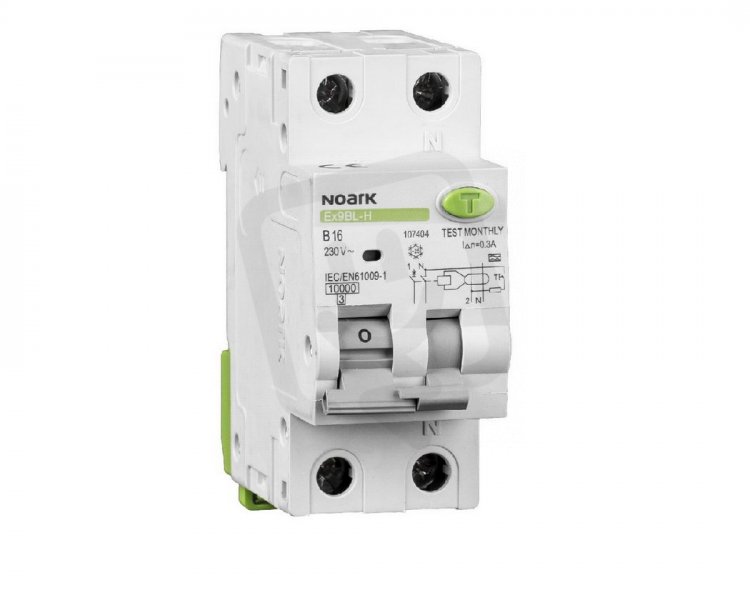

Proudový chránič s jističem NOARK 107466 EX9BL-H 1P+N B25 100mA, 10kA, typ AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 817,14 Kč
Cena po registraci:
1 622,48 Kč/ks
Po registraci bez DPH:
1 340,89 Kč
Vaše cena s DPH:
1 689,96 Kč/ks
Vaše cena bez DPH:
1 396,66 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720268
- Kód dodavatele:
- 107466
- EAN:
- 8592765074676
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5,8 W
Proudový chránič s jističem NOARK 107466 EX9BL-H 1P+N B25 100mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107466 EX9BL-H (EAN 8592765074676) kombinuje ochranu proudovým chráničem a jističem 1P+N s jmenovitým proudem 25 A, poruchovým proudem 0,1 A (typ AC) a charakteristikou B, s vypínací schopností 10 kA.
Zařízení je určeno pro napětí 230 V, montáž na DIN lištu, má modulární šířku 2, vestavěnou hloubku 77 mm a krytí IP20.
Dále má spínající N vodič, přepěťovou kapacitu 3 kA, rozsah provozní teploty -25–40 °C, možnost připojení pevného vodiče 1,5–25 mm2 a ztrátový výkon 5,8 W; blokovací zařízení: ne.
Proč si vybrat tento proudový chránič?
- Jmenovitý proud přístroje je 25 A, což určuje, pro jaké zatížení je obvod dimenzován.
- Poruchový proud je 0,1 A (100 mA), tedy hranice, při které se chránič vypne při úniku proudu.
- Počet pólů je 1P+N (2 póly) a přístroj spíná N vodič, takže dokáže odpojit i neutrální vodič.
- Typ chrániče je AC, tedy detekuje střídavé poruchové proudy.
- Vypínací zkratová schopnost podle EN 61009-1 je 10 kA, udávající, jaké zkratové proudy přístroj zvládne přerušit.
- Odpojovací charakteristika je bez prodlevy, takže při zjištěné poruše reaguje okamžitě.
Interní název produktu
Ex9BL-H 1P+N B25 100mA
Podrobný popis produktu
Ex9BL-H 1P+N B25 100mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=25A, IΔn=100mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=25A, IΔn=100mA, typ AC
