Proudový chránič s jističem NOARK 107405 EX9BL-H 1P+N B20 A 30mA, 10kA, typ A

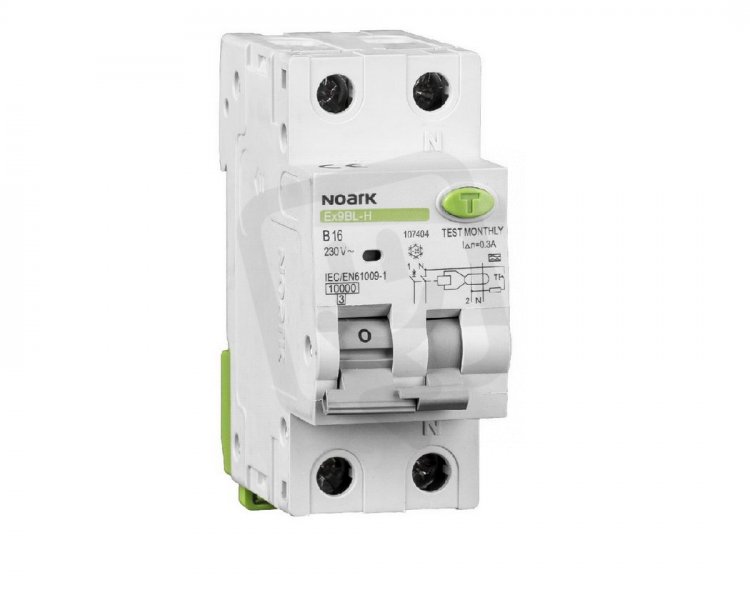

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 573,30 Kč
Cena po registraci:
1 404,76 Kč/ks
Po registraci bez DPH:
1 160,96 Kč
Vaše cena s DPH:
1 463,19 Kč/ks
Vaše cena bez DPH:
1 209,25 Kč/ks
ks
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720219
- Kód dodavatele:
- 107405
- EAN:
- 8592765074065
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5 W
Proudový chránič s jističem NOARK 107405 EX9BL-H 1P+N B20 A 30mA, 10kA, typ A
Proudový chránič s jističem NOARK 107405 EX9BL-H (EAN: 8592765074065) v provedení 1P+N s 2 póly zajišťuje kombinovanou ochranu proti úniku proudu a přetížení.
Disponuje jmenovitým proudem 20 A, poruchovým proudem 30 mA, typem svodového proudu A a spíná i nulový vodič, přičemž jeho vypínací schopnost je 10 kA při 230 V a má charakteristiku B.
Je určený pro montáž na DIN lištu, má modulární šířku 2, krytí IP20, impulsní odolnost 4 kV, přepěťovou kapacitu 3 kA, provozní teplotu -25–40 °C a nemá blokovací zařízení.
Proč si vybrat tento proudový chránič?
- Proudový chránič je typu A, takže rozpozná střídavé i pulsující stejnosměrné poruchové proudy.
- Jmenovitý proud je 20 A, vhodný pro ochranu obvodů s běžným zatížením.
- Citlivost poruchového proudu činí 30 mA a zajišťuje ochranu proti úrazu elektrickým proudem.
- Vypínací zkratová schopnost podle EN 61009-1 dosahuje 10 kA, což umožňuje vypnutí při zkratových stavech.
- Přístroj má 2 póly (1P+N), tedy přerušení fáze i nulového vodiče.
- Má spínání nulového vodiče (ano) a odpojovací charakteristiku bez prodlevy.
Interní název produktu
Ex9BL-H 1P+N B20 A 30mA
Podrobný popis produktu
Ex9BL-H 1P+N B20 A 30mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=20A, IΔn=30mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=20A, IΔn=30mA, typ A
