Proudový chránič s jističem NOARK 107545 EX9BL-H 1P+N B20 300mA, 10kA, typ AC

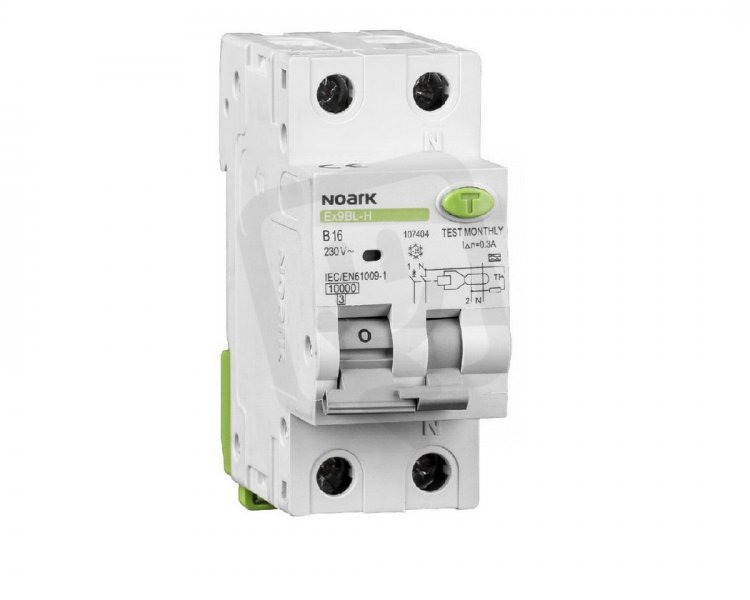

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 694,59 Kč
Cena po registraci:
1 513,06 Kč/ks
Po registraci bez DPH:
1 250,46 Kč
Vaše cena s DPH:
1 575,99 Kč/ks
Vaše cena bez DPH:
1 302,47 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720299
- Kód dodavatele:
- 107545
- EAN:
- 8592765075468
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5 W
Proudový chránič s jističem NOARK 107545 EX9BL-H 1P+N B20 300mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107545 EX9BL-H 1P+N B20 300mA (EAN 8592765075468) je určený pro montáž na DIN lištu, má modulární šířku 2 a počet pólů 2 (z toho 1 chráněný pól) při jmenovitém proudu 20 A.
Poskytuje ochranu typu AC s poruchovým proudem 0,3 A a odpojovací charakteristikou bez prodlevy, přičemž disponuje spínajícím N vodičem a vypínací schopností 10 kA.
Pracuje na jmenovitém napětí 230 V, má izolační napětí Ui 500 V, impulsní odolné napětí Uimp 4 kV, přepěťovou proudovou kapacitu 3 kA, krytí IP20, připojení vodičů 1,5–25 mm2 a provozní teplotu -25–40 °C.
Proč si vybrat tento proudový chránič?
- Detekuje střídavé poruchové proudy typu AC, vhodný pro standardní domácí i průmyslové instalace.
- Má jmenovitý proud 20 A, proto je určen pro obvody s tímto zatížením.
- Nastavená citlivost zbytkového (poruchového) proudu je 0,3 A (300 mA), pro ochranu proti větším únikům proudu.
- Vypínací zkratová schopnost dle EN 61009-1 je 10 kA, což zajišťuje přerušení zkratových proudů do této úrovně.
- Zařízení spíná i nulový vodič: ano, takže při vypnutí je odpojen jak fáze, tak N-vodič.
- Odpojovací charakteristika je bez prodlevy, tedy reaguje okamžitě při překročení prahového proudu.
Interní název produktu
Ex9BL-H 1P+N B20 300mA
Podrobný popis produktu
Ex9BL-H 1P+N B20 300mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=20A, IΔn=300mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=20A, IΔn=300mA, typ AC
