Proudový chránič s jističem NOARK 107544 EX9BL-H 1P+N B16 300mA, 10kA, typ AC

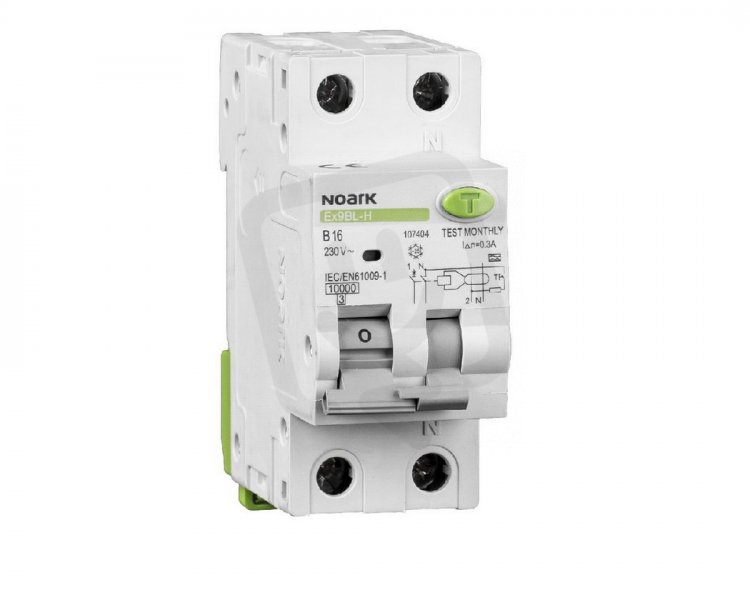

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 453,26 Kč
Cena po registraci:
1 297,58 Kč/ks
Po registraci bez DPH:
1 072,38 Kč
Vaše cena s DPH:
1 351,55 Kč/ks
Vaše cena bez DPH:
1 116,98 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720298
- Kód dodavatele:
- 107544
- EAN:
- 8592765075451
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 4 W
Proudový chránič s jističem NOARK 107544 EX9BL-H 1P+N B16 300mA, 10kA, typ AC
Proudový chránič s jističem NOARK 107544 EX9BL-H 1P+N B16 300mA (EAN: 8592765075451) je určen pro ochranu obvodů s jmenovitým proudem 16 A a jmenovitým napětím 230 V.
Typ svodového proudu AC s poruchovým proudem 0,3 A poskytuje odpojení bez prodlevy, má vypínací zkratovou schopnost 10 kA a charakteristiku jističe B.
Jedná se o dvoupólové zařízení 1P+N se spínajícím N vodičem, určené pro montáž na DIN lištu, s modulární šířkou 2, krytím IP20, vestavěnou hloubkou 77 mm a možností připojení vodičů 1,5–25 mm2 (pracovní teplota -25 až 40 °C).
Proč si vybrat tento proudový chránič s jističem?
- Jedná se o proudový chránič s jističem typu AC, vhodný pro detekci střídavých únikových proudů.
- Disponuje jmenovitým proudem 16 A, což ho předurčuje pro menší obvody a spotřebiče.
- Jeho citlivost 300 mA (0,3 A) zajistí vypnutí při větších uniklých proudech.
- Má vypínací zkratovou schopnost 10 kA dle EN 61009‑1, takže zvládne běžné zkratové podmínky v instalaci.
- Konfigurace je 1P+N (2 póly) a zároveň obsahuje spínající N vodič, takže neutralita je odpojena společně s fází.
- Charakteristika jistícího prvku je B a má odpojovací charakteristiku bez prodlevy pro rychlé vypnutí při poruše.
Interní název produktu
Ex9BL-H 1P+N B16 300mA
Podrobný popis produktu
Ex9BL-H 1P+N B16 300mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=16A, IΔn=300mA, typ AC
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=16A, IΔn=300mA, typ AC
