Proudový chránič s jističem NOARK 107563 EX9BL-H 1P+N B13 A 300mA, 10kA, typ A

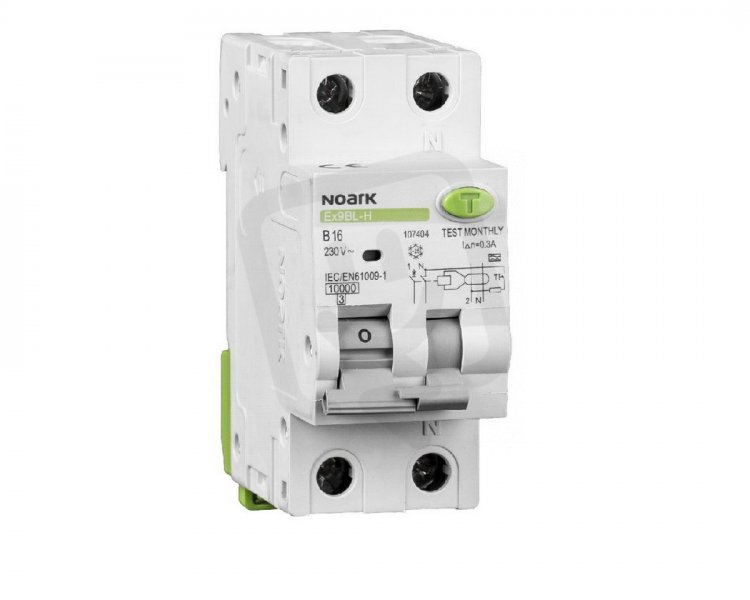

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 638,33 Kč
Cena po registraci:
1 462,82 Kč/ks
Po registraci bez DPH:
1 208,94 Kč
Vaše cena s DPH:
1 523,67 Kč/ks
Vaše cena bez DPH:
1 259,23 Kč/ks
ks
Zadávejte násobky 6 ks.
Obecné parametry
- Značka:
- Noark
- Kód zboží:
- ELPRCH0720281
- Kód dodavatele:
- 107563
- EAN:
- 8592765075642
- Standardní balení:
- 6 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 77 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Proudový chránič s jističem NOARK 107563 EX9BL-H 1P+N B13 A 300mA, 10kA, typ A
Proudový chránič s jističem NOARK 107563 EX9BL-H 1P+N poskytuje kombinovanou ochranu proudovým chráničem typ A a jističem s charakteristikou B, s jmenovitým proudem 13 A a poruchovým proudem 300 mA.
Zařízení má vypínací schopnost 10 kA, jmenovité napětí 230 V, krytí IP20 a spínání nulového vodiče: ano.
Pro montáž na DIN lištu, modularní šířka 2, vhodné pro vodiče 1,5–25 mm2 a provozní teploty -25–40 °C.
Proč si vybrat tento proudový chránič?
- Je dimenzován na jmenovitý proud 13 A.
- Poruchový (reziduální) proud je nastaven na 0,3 A.
- Jde o typ A, tedy pro detekci střídavých i pulsujících stejnosměrných složek.
- Vypínací zkratová schopnost podle EN 61009-1 činí 10 kA.
- Odpojovací charakteristika je bez prodlevy, což umožňuje rychlé odpojení při poruše.
- Má 2 póly (1P+N) a současně spíná nulový vodič (N).
Interní název produktu
Ex9BL-H 1P+N B13 A 300mA
Podrobný popis produktu
Ex9BL-H 1P+N B13 A 300mA
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=13A, IΔn=300mA, typ A
Proudový chránič s nadproudovou ochranou, Icn=10kA, 1+Npól, char. B, In=13A, IΔn=300mA, typ A
