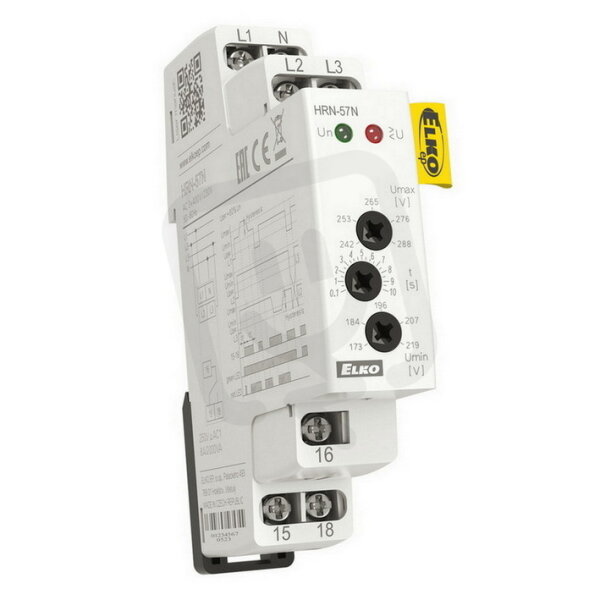

Hlídací napěťové relé, 3 fáze HRN-57N ELKO EP 8595188137249
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 422,57 Kč
Cena po registraci:
1 270,16 Kč/ks
Po registraci bez DPH:
1 049,72 Kč
Vaše cena s DPH:
1 323,00 Kč/ks
Vaše cena bez DPH:
1 093,39 Kč/ks
ks
Obecné parametry
- Značka:
- Elko EP
- Kód zboží:
- ELPRRE0530470
- Kód dodavatele:
- 8595188137249
- EAN:
- 8595188137249
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Hloubka:
- 64 mm
- Napájecí napětí AC 50 Hz:
- 400-400 V
- Počet přepín. kontaktů:
- 1
- Počet rozpín. kontaktů.:
- 1
- Počet spín. kontaktů.:
- 1
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 400-400 V
- Řídící napáj. napětí AC 50Hz:
- 400 V
- Řídící napáj. napětí AC 60HZ:
- 400 V
- Řídící napáj. napětí DC:
- 0 V
- Šířka:
- 17,6 mm
- Typ elektrického připojení:
- spona
- Typ napětí (provozní napětí):
- AC
- Výška:
- 90 mm
Hlídací napěťové relé, 3 fáze HRN-57N ELKO EP 8595188137249
Hlídací napěťové relé 3 fáze HRN-57N (EAN 8595188137249) je určeno pro monitorování třífázových sítí.
Řídící napájení: AC 50 Hz 400 V a AC 60 Hz 400 V, typ elektrického připojení spona, s kontakty 1 spínací, 1 rozpínací a 1 přepínací.
Provozní typ napětí: AC, provozní napětí AC 400-400 V a provozní DC 0-0 V, rozměry výška 90 mm, hloubka 64 mm a šířka 17,6 mm.
Proč si vybrat toto hlídací napěťové relé?
- Třífázové provedení: 3 fáze.
- Označení zařízení: HRN-57N od výrobce ELKO EP.
- Řídící napájecí napětí AC (50/60 Hz): 400 V.
- Řídící napájecí napětí DC: 0 V — relé není určeno pro stejnosměrné napájení.
- Typ elektrického připojení: spona pro pevné připojení vodičů.
- Konfigurace kontaktů: 1 spínací, 1 rozpínací a 1 přepínací kontakt.
Interní název produktu
HRN-57N
Podrobný popis produktu
HRN-57N
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti.
POPIS
Nehlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti.
POPIS
Nehlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
