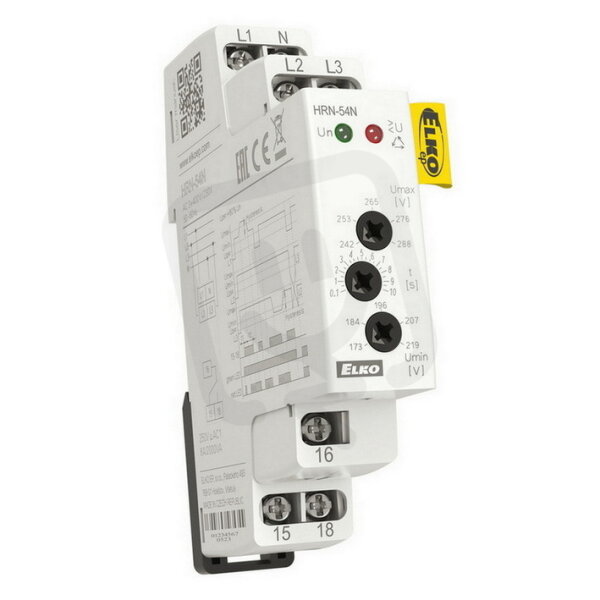

Hlídací napěťové relé, 3 fáze HRN-54N ELKO EP 8595188137218
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
1 422,57 Kč
Cena po registraci:
1 270,16 Kč/ks
Po registraci bez DPH:
1 049,72 Kč
Vaše cena s DPH:
1 323,00 Kč/ks
Vaše cena bez DPH:
1 093,39 Kč/ks
ks
Obecné parametry
- Značka:
- Elko EP
- Kód zboží:
- ELPRRE0028775
- Kód dodavatele:
- 8595188137218
- EAN:
- 8595188137218
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Hloubka:
- 64 mm
- Napájecí napětí AC 50 Hz:
- 400-400 V
- Počet přepín. kontaktů:
- 1
- Počet rozpín. kontaktů.:
- 1
- Počet spín. kontaktů.:
- 1
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 400-400 V
- Řídící napáj. napětí AC 50Hz:
- 400 V
- Řídící napáj. napětí AC 60HZ:
- 400 V
- Řídící napáj. napětí DC:
- 0 V
- Šířka:
- 17,6 mm
- Typ elektrického připojení:
- spona
- Typ napětí (provozní napětí):
- AC
- Výška:
- 90 mm
Hlídací napěťové relé, 3 fáze HRN-54N ELKO EP 8595188137218
Hlídací napěťové relé HRN-54N pro 3 fáze od ELKO EP, EAN 8595188137218, určené pro řízení napětím AC 50/60 Hz 400 V.
Má typ elektrického připojení spona, kontakty 1× spínací, 1× rozpínací, 1× přepínací a rozměry V 90 mm × Š 17,6 mm × H 64 mm.
Proč si vybrat toto hlídací napěťové relé?
- Relé je určeno pro 3 fáze, vhodné pro třífázová napájecí rozváděče.
- Podporuje řídící napětí střídavého proudu 400 V při frekvencích 50 Hz i 60 Hz.
- Elektrické připojení je řešeno pomocí spony pro snadné upevnění vodičů.
- Obsahuje 1 spínací kontakt, 1 rozpínací kontakt a 1 přepínací kontakt pro základní spínací funkce.
- Řídící napětí stejnosměrné: 0 V (není určeno pro DC řízení).
Interní název produktu
HRN-54N
Podrobný popis produktu
HRN-54N
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
POPIS
Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-54: 3 x 400 V
HRN-54N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
v provedení 1-MODUL, upevnění na DIN lištu
Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
POPIS
Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-54: 3 x 400 V
HRN-54N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
v provedení 1-MODUL, upevnění na DIN lištu
