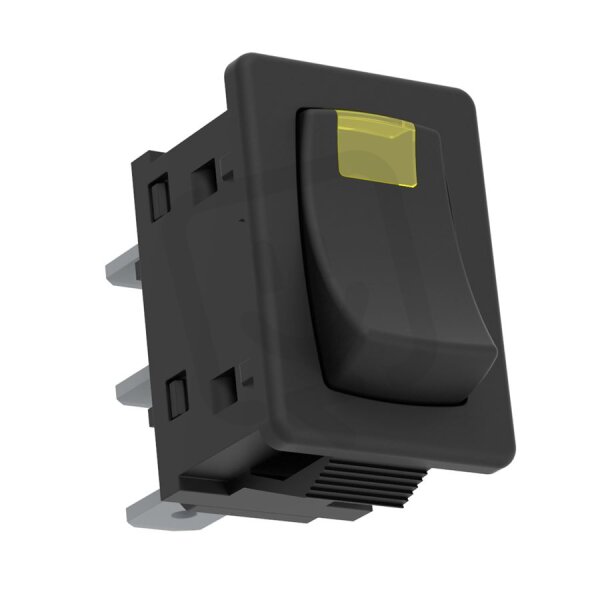

Spínač s doutnavkou žlutá ( 6A/250V ) USS-09 ELKO EP 8595188124706
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
142,26 Kč
Cena po registraci:
127,01 Kč/ks
Po registraci bez DPH:
104,97 Kč
Vaše cena s DPH:
132,30 Kč/ks
Vaše cena bez DPH:
109,34 Kč/ks
ks
Obecné parametry
- Značka:
- Elko EP
- Kód zboží:
- ELPROS0028696
- Kód dodavatele:
- 8595188124706
- EAN:
- 8595188124706
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- USS
Technické parametry
- Barva světla signálky:
- žlutá
- Barva tlačítka:
- černá
- Max. výkon svět.zdroje:
- 500 W
- Modulární šířka:
- 1
- Napětí svět. zdroje:
- 250-250 V
- Patice světelného zdroje:
- jiné
- Signální světlo:
- ano
- Spínací napětí:
- 250 V
- Spínací proud:
- 6 A
- Stupeň krytí (IP):
- IP20
- Světelný zdroj:
- doutnavka
- Typ napětí:
- AC
- Vestavěná hloubka:
- 16 mm
Spínač s doutnavkou žlutá ( 6A/250V ) USS-09 ELKO EP 8595188124706
Spínač s doutnavkou USS-09 od ELKO EP (EAN 8595188124706) nabízí integrovanou doutnavku (žlutá) pro signalizaci stavu.
Je určen pro střídavé napětí (AC), se spínacím napětím 250 V a spínacím proudem 6 A, má krytí IP20 a modulární šířku 1, přičemž maximální výkon světelného zdroje je 500 W.
Další parametry zahrnují černé tlačítko, vestavěnou hloubku 16 mm, přítomnost signálního světla a napětí světelného zdroje 250 V (patice: jiné).
Proč si vybrat tento spínač?
- Indikace stavu osvětlení pomocí žluté doutnavky.
- Určen pro instalace s proudovým zatížením 6 A při 250 V.
- Kompatibilní s produktovou řadou USS.
- Konkrétní model USS-09 usnadňuje identifikaci při výběru a montáži.
- Dodáváno společností ELKO EP.
- Snadná identifikace pomocí EAN 8595188124706.
Interní název produktu
USS-09/10A/250V Spín.s doutnav.(žlutá)
Podrobný popis produktu
USS-09
Používají se pro spínání, ovládání a signalizaci pomocných i silových obvodů.
POPIS
Nové inovativní řešení původních ovládacích a signalizačních modulů OS.

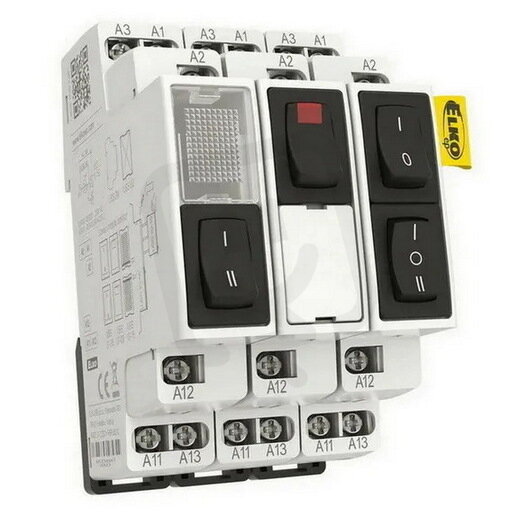

USS - “Udělej si sám” = do základního modulu lze “nacvaknout” různé typy spínacích a signalizačních jednotek.
Jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel a jsou měnitelné i do budoucna.
Do jednoho modulu lze osadit až 2 pozice jednotek, což vede k úspoře místa v rozvaděči (např. 2x přepínač, 2x signálku nebo jejich kombinaci).
Spínače, přepínače, tlačítka – mají nízký zdvih a velkoplošný hmatník, svým provedením a spínacím mechanismem splňují vysoké nároky na četnost spínání a kvalitu kontaktů.
Spínače s doutnavkou – zahrnují v jedné jednotce spínač i signalizaci, která je řešena doutnavkou v kolébce spínače. Je možno ji zapojit pro trvalou indikaci nebo přerušovanou právě kontaktem spínače.
Signálka trvalé svítící/ blikající – vysokou svítivost zajišťuje SMD LED dioda, která rovnoměrně prosvětluje svou barvou celou plochu čiré signálky.
Typy jednotek:
USS-ZM: Základní modul (krabička se svorkami a kontakty)
USS-00: Záslepka pro neobsazené pozice v modulu USS
USS-01: Spínač
USS-02: Přepínač
USS-03: Přepínač se střední polohou
USS-04: Spínač + tlačítko se střední polohou
USS-05: Přepínací tlačítko se střední polohou
USS-06/R: Tlačítko rozpínací
USS-06/S: Tlačítko spínací
USS-07: Spínač s doutnavkou (červená)
USS-08: Spínač s doutnavkou (zelená)
USS-09: Spínač s doutnavkou (žlutá)
USS-10: Signální LED (červená)
USS-11: Signální LED (zelená)
USS-12: Signální LED (žlutá)
USS-13: Signální LED (bílá)
USS-14: Signální LED blikající (červená)
USS-15: Signální LED (modrá)
TECHNICKÉ PARAMETRY
Jmenovitý proud/napětí:
USS-01, USS-04, USS-05, USS-07, USS-08, USS-09 : 6 A/250 V AC
USS-02, USS-03, USS-06/S, USS-06/R : 10 A / 250 V AC
napájecí napětí signálek AC 250 V (A1-A2) nebo AC/DC 24 V (A1-A3)
výstupní napětí AC 12 V
třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
v provedení 1-MODUL, upevnění na DIN lištu
