Svorka UTB 70 modrá ELEKTRO BEČOV U1070.12

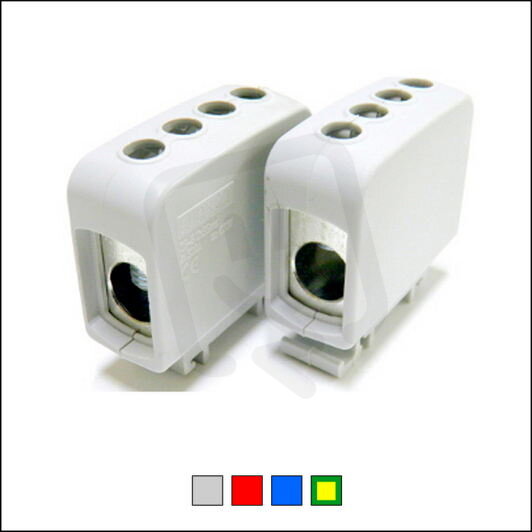

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
203,84 Kč
Cena po registraci:
182,00 Kč/ks
Po registraci bez DPH:
150,41 Kč
Vaše cena s DPH:
189,57 Kč/ks
Vaše cena bez DPH:
156,67 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSOOS0620932
- Kód dodavatele:
- U1070.12
- EAN:
- 8595155052049
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 59 mm
- Interně propojené fáze:
- ne
- Jmenovitá okolní teplota:
- -25 až +100 °C
- Jmenovité napětí:
- 690 V
- Jmenovitý proud In:
- 192 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Pro průřez pevného vodiče:
- 16-70 mm2
- Provozní teplota:
- -25 až +100 °C
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 23 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 57 mm
- Způsob montáže:
- lišta DIN 35 mm
Svorka UTB 70 modrá ELEKTRO BEČOV U1070.12
Svorka UTB 70 modrá ELEKTRO BEČOV U1070.12 (EAN: 8595155052049) je jednopatrová svorka s 2 připojovacími místy pro pevné vodiče o průřezu 16–70 mm2 a jmenovitým proudem 192 A.
Umožňuje šroubové připojení, je určena pro montáž na lištu DIN 35 mm, má jmenovité napětí 690 V, rozměry šířka 23 mm, výška 57 mm a hloubka 59 mm a provozní teplotu -25 až +100 °C.
Izolační těleso je z termoplastu (třída hořlavosti UL94 V0), svorka je v modré barvě a ukončovací přepážka není nutná.
Proč si vybrat tuto svorku?
- Je vyvedena v modré barvě, která usnadňuje orientaci v rozvaděči.
- Díky jednopatrové konstrukci zabere méně místa na DIN liště.
- Poskytuje dvě připojovací místa pro snadné připojení vodičů.
- Nevyžaduje ukončovací přepážku, což zjednodušuje montáž.
- Vhodná pro pevné vodiče s průřezem 16–70 mm².
Interní název produktu
Svorka UTB 70 modrá
Podrobný popis produktu
Svorka UTB 70 modrá
Použití univerzálních svorek UTB je velmi široké. Jsou určeny např. pro aplikace v rozvodných zařízeních nebo jako zkušební svorky. Své uplatnění naleznou i v aplikacích průmyslové automatizace a také ve stavebních instalacích. Jsou vhodné pro všechny typy hliníkových i měděných vodičů, a to od průřezů 1,5 mm2 do 150 mm2. Tělo UTB je vyrobeno z elektrovodného hliníku s galvanickým povlakem, který zajišťuje spojení hliníkového a měděného vodiče bez kolize v jedné svorce. Pro bezpečné připojení jednodrátových hliníkových vodičů by měla být upínací část pro vodič vyplněna speciální kontaktní pastou, která narušuje oxidační vrstvu, zabraňuje elektrolytické korozi a poskytuje dlouhodobou ochranu. Hlavní výhodou svorek UTB je vysoká variabilita připojitelnosti s možností rozbočení. Rozměry svorek jsou poměrně malé neboť připojovací zdířky jsou umístěné nad sebou, což zvyšuje počet svorek v řadě při zachování stejné rozteče svorkovnicové přípojnice. Svorky lze připevnit na nosnou lištu TH 35. Pracovní teplota svorek UTB je -25 ÷ +100°C. Materiál pouzdra polyamid PA.
Použití univerzálních svorek UTB je velmi široké. Jsou určeny např. pro aplikace v rozvodných zařízeních nebo jako zkušební svorky. Své uplatnění naleznou i v aplikacích průmyslové automatizace a také ve stavebních instalacích. Jsou vhodné pro všechny typy hliníkových i měděných vodičů, a to od průřezů 1,5 mm2 do 150 mm2. Tělo UTB je vyrobeno z elektrovodného hliníku s galvanickým povlakem, který zajišťuje spojení hliníkového a měděného vodiče bez kolize v jedné svorce. Pro bezpečné připojení jednodrátových hliníkových vodičů by měla být upínací část pro vodič vyplněna speciální kontaktní pastou, která narušuje oxidační vrstvu, zabraňuje elektrolytické korozi a poskytuje dlouhodobou ochranu. Hlavní výhodou svorek UTB je vysoká variabilita připojitelnosti s možností rozbočení. Rozměry svorek jsou poměrně malé neboť připojovací zdířky jsou umístěné nad sebou, což zvyšuje počet svorek v řadě při zachování stejné rozteče svorkovnicové přípojnice. Svorky lze připevnit na nosnou lištu TH 35. Pracovní teplota svorek UTB je -25 ÷ +100°C. Materiál pouzdra polyamid PA.
