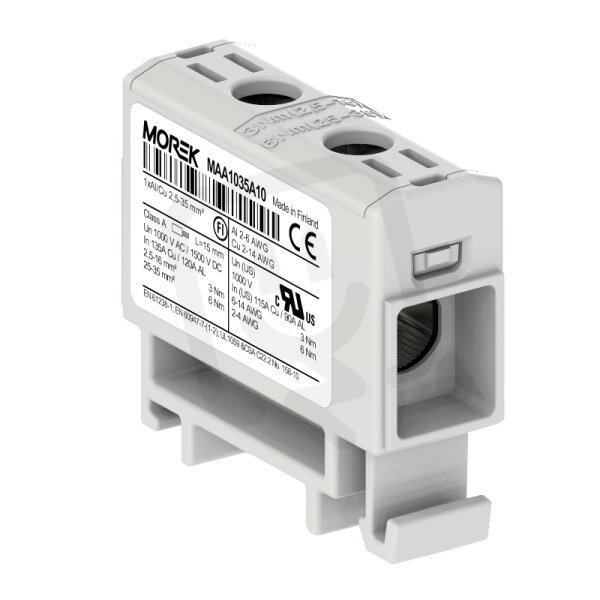

Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA1035A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
93,02 Kč
Cena po registraci:
83,05 Kč/ks
Po registraci bez DPH:
68,64 Kč
Vaše cena s DPH:
86,52 Kč/ks
Vaše cena bez DPH:
71,50 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0677726
- Kód dodavatele:
- MAA1035A10
- EAN:
- 8595155051783
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 45 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 135 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 2,5-25 mm2
- Pro průřez lanka bez koncovky:
- 2,5-25 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 2,5-35 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 16 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 40 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA1035A10
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5–35 mm2 od MOREK (model MAA1035A10, EAN 8595155051783) v šedé barvě poskytuje kompaktní řešení pro připojení hliníkových i měděných vodičů.
Podporuje připojitelné průřezy 2,5–35 mm2 (vícežilové) a 2,5–25 mm2 (lana), má 2 připojovací místa, jmenovitý proud 135 A a jmenovité napětí 1500 V, s šroubovým elektrickým připojením.
Svorka je určena pro montáž na lištu DIN 35 mm, má interně propojené fáze, provozní teplotu -25 až +80 °C, rozměry 45×16×40 mm (hloubkaךířka×výška) a není nutná ukončovací přepážka.
Proč si vybrat tuto univerzální řadovou svorku?
- Součástka je kompatibilní s hliníkem a mědí (Al/Cu), což umožňuje bezpečné mechanické spoje s měděnými vodiči.
- Umožňuje připojení vícežilových vodičů v průřezu 2,5–35 mm², pokrývá tak široké spektrum běžných instalací.
- Pro laněné vodiče je vhodný průřez 2,5–25 mm², takže zvládne i ohebnější vodiče.
- Disponuje 2 připojovacími místy, což usnadňuje jednoduché propojení dvou vodičů.
- Je navržena pro provozní napětí 1000 V, vhodné pro běžné aplikace v rozvodech.
- není nutná ukončovací přepážka, což zjednodušuje montáž na konci řady.
Interní název produktu
Svorka OTL 35/1 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
