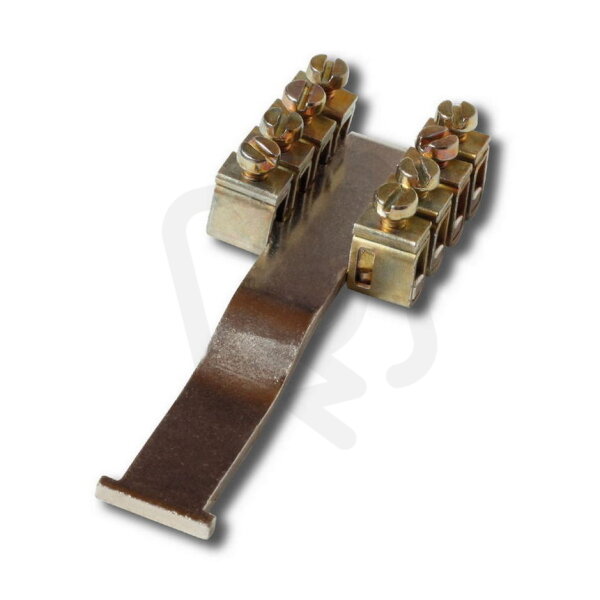

Můstek svorkovnice HVS 95 a HVS 120 ELEKTRO BEČOV I284907
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
150,40 Kč
Cena po registraci:
134,29 Kč/ks
Po registraci bez DPH:
110,98 Kč
Vaše cena s DPH:
139,88 Kč/ks
Vaše cena bez DPH:
115,60 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSORA0532898
- Kód dodavatele:
- I284907
- EAN:
- 8595155030436
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- jiné
- Izolované:
- ne
- Jmenovité napětí:
- 1000 V
- Jmenovitý proud In:
- 160 A
- Modulární rozestup:
- 120 mm
- Provedení:
- oddělovací můstek
- S ochranou proti nárazu:
- ne
- S ochranou proti výbuchu „Ex e“:
- ne
- Způsob montáže:
- jiné
Můstek svorkovnice HVS 95 a HVS 120 ELEKTRO BEČOV I284907
Můstek svorkovnice HVS 95 a HVS 120 ELEKTRO BEČOV I284907 (EAN 8595155030436) je určen pro rozvodové aplikace s jmenovitým napětím 1000 V a jmenovitým proudem 160 A.
Provedení: oddělovací můstek, modulární rozestup: 120 mm, izolované: ne, bez ochrany proti výbuchu „Ex e“: ne a bez ochrany proti nárazu: ne; způsob montáže: jiné, barva: jiné.
Proč zvolit tento můstek svorkovnice?
- Určen pro provoz při jmenovitém napětí 1000 V.
- Poskytuje proudovou zatížitelnost 160 A (jmenovitý proud), vhodnou pro běžné rozvodné aplikace.
- Jedná se o neizolované provedení, které umožňuje přímé propojení svorek.
- Forma provedení je oddělovací můstek, takže umožňuje bezpečné odpojení částí obvodu.
- Není vybaven ochranou proti výbuchu Ex e (není určen pro výbušné prostředí).
- Má modulární rozestup 120 mm, vhodný pro montážní systémy s tímto rozměrem.
Interní název produktu
I284907 Můstek svorkovnice HVS
Podrobný popis produktu
Můstek svorkovnice HVS 95 - 120
Stoupačková svorkovnice HVS se skládá z vlastní svorky, která má odnímatelnou horní část. Průchozí vodič lze po odizolování vložit shora bez přerušení. Vlastní můstek HVS se přiloží také shora a v případě potřeby se vloží ještě jeden můstek na opačnou stranu svorky. Přiklopením horního dílu a utažením šroubu pomocí šestihranného klíče (inbus) dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. Stoupačkové svorkovnice HVS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky HPS, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 bílé barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Šroub je integrován do víka, má metrický závit a je vybaven vnitřním šestihranem. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. K upnutí na podložku je potřeba šroubů (max. M 5). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
Stoupačková svorkovnice HVS se skládá z vlastní svorky, která má odnímatelnou horní část. Průchozí vodič lze po odizolování vložit shora bez přerušení. Vlastní můstek HVS se přiloží také shora a v případě potřeby se vloží ještě jeden můstek na opačnou stranu svorky. Přiklopením horního dílu a utažením šroubu pomocí šestihranného klíče (inbus) dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. Stoupačkové svorkovnice HVS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky HPS, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 bílé barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Šroub je integrován do víka, má metrický závit a je vybaven vnitřním šestihranem. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. K upnutí na podložku je potřeba šroubů (max. M 5). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
