Řadová svorka pojistková RSP 4 LED/24-48V ELEKTRO BEČOV A691210
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 150 ks
Původně:
138,61 Kč
Cena po registraci:
123,76 Kč/ks
Po registraci bez DPH:
102,28 Kč
Vaše cena s DPH:
128,90 Kč/ks
Vaše cena bez DPH:
106,53 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSORA0024670
- Kód dodavatele:
- A691210
- EAN:
- 8595155003614
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,02 Kč
Technické parametry
- Barva:
- oranžová
- Hloubka:
- 55 mm
- Jmenovitá okolní teplota:
- -40 až +55 °C
- Jmenovité napětí:
- 48 V
- Jmenovitý proud In:
- 6,3 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Připojitelný průřez laněného vodiče:
- 0,5-4 mm2
- Pro průřez lanka bez koncovky:
- 0-0 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Provozní teplota:
- -40-55 °C
- Průřez vícežilového připojení:
- 0,5-4 mm2

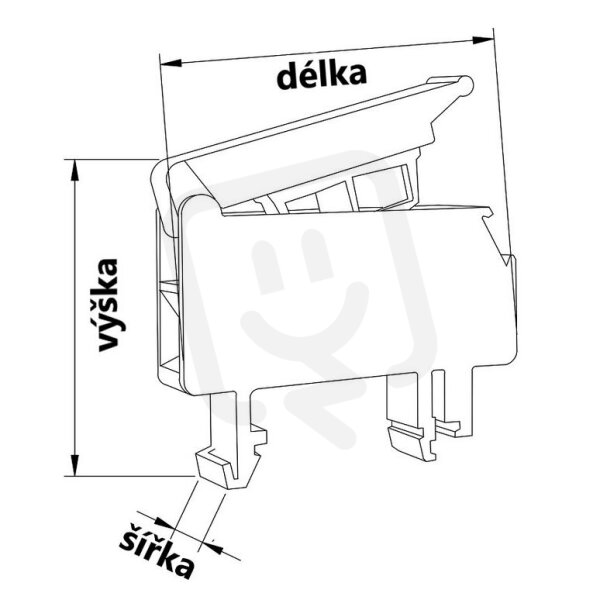

- Šířka:
- 9 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- šroubové připojení
- Typ pojistkové vložky:
- G-pojistka 5x20 mm
- Výška:
- 46,3 mm
- Způsob montáže:
- DIN lišta/G-lišta
Řadová svorka pojistková RSP 4 LED/24-48V ELEKTRO BEČOV A691210

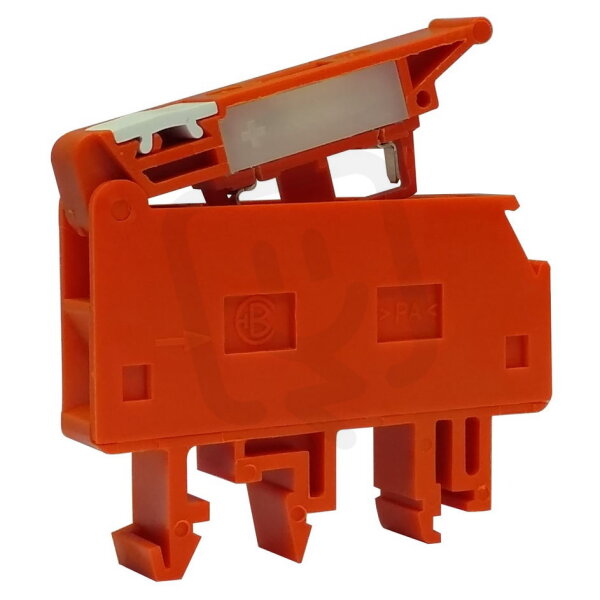

Řadová svorka pojistková RSP 4 LED/24-48V (EAN: 8595155003614) v oranžové barvě je určena pro G‑pojistky 5×20 mm a pracuje s jmenovitým napětím 48 V a jmenovitým proudem 6,3 A.
Umožňuje šroubové připojení pevného vodiče 0,5–6 mm² a vícežilového či laněného připojení 0,5–4 mm², má šířku 9 mm, výšku 46,3 mm, hloubku 55 mm, montáž na DIN lištu/G‑lištu, izolaci z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotu -40 až +55 °C, přičemž je použitelná bez nutnosti ukončovací přepážky.
Proč si vybrat tuto pojistkovou svorku?
- integrovaná LED indikace pro 24–48 V, která usnadňuje vizuální kontrolu stavu pojistek.
- kompatibilita s G-pojistkou 5×20 mm umožňuje použití běžně dostupných skleněných pojistek.
- připojení pevného vodiče 0,5–6 mm² dovoluje použití širokého rozsahu průřezů pro pevné vodiče.
- připojení vícežilového vodiče 0,5–4 mm² je vhodné pro pružné kabely a vodiče s koncovkami.
- jednopatrové provedení šetří místo v rozvaděči a zjednodušuje zapojení jednoduchých obvodů.
- oranžové provedení usnadňuje optické rozlišení obvodu nebo fází.
Interní název produktu
Řadová svorka pojistková RSP4 LED/24-48V
Podrobný popis produktu
Řadová svorka pojistková RSP 4 LED/24-48V
Řady RSP, RSP A 4 - Pojistkové svorky jsou vhodné pro trubičkové tavné pojistky 5x20 mm (typ RSPA 4 – 6,3x32 mm) v provedení (keramika, sklo), montáž svorek je na lištu TH 35. RSP 4 LED se používá pro ochranu obvodů, kde při přerušení pojistky zůstane obvod, který napájí LED diodu, uzavřen přes připojenou zátěž (například cívku relé, stykače apod.). Tento stav je signalizován rozsvícením LED diody. Nedojde tudíž ke galvanickému oddělení obvodu. Přeruší-li se tento obvod zároveň při přerušení pojistky, nebude dioda svítit. Pojistkové svorky lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. Při stejnosměrném napětí je nutno dodržet polaritu kladného pólu vyznačeného na svorce.
Řady RSP, RSP A 4 - Pojistkové svorky jsou vhodné pro trubičkové tavné pojistky 5x20 mm (typ RSPA 4 – 6,3x32 mm) v provedení (keramika, sklo), montáž svorek je na lištu TH 35. RSP 4 LED se používá pro ochranu obvodů, kde při přerušení pojistky zůstane obvod, který napájí LED diodu, uzavřen přes připojenou zátěž (například cívku relé, stykače apod.). Tento stav je signalizován rozsvícením LED diody. Nedojde tudíž ke galvanickému oddělení obvodu. Přeruší-li se tento obvod zároveň při přerušení pojistky, nebude dioda svítit. Pojistkové svorky lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. Při stejnosměrném napětí je nutno dodržet polaritu kladného pólu vyznačeného na svorce.
