Řadová svorka RSA PEN 70 A ELEKTRO BEČOV A591231
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
348,93 Kč
Cena po registraci:
311,54 Kč/ks
Po registraci bez DPH:
257,47 Kč
Vaše cena s DPH:
324,50 Kč/ks
Vaše cena bez DPH:
268,18 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSORA0024612
- Kód dodavatele:
- A591231
- EAN:
- 8595155003102
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 70 mm
- Jmenovitá okolní teplota:
- -40 až +105 °C
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 10-70 mm2
- Pro průřez lanka bez koncovky:
- 0-0 mm2
- Pro průřez pevného vodiče:
- 10-95 mm2
- Provozní teplota:
- -40-105 °C
- Průřez vícežilového připojení:
- 16-70 mm2
- S funkcí PEN:
- ano
- Šířka:
- 24 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- šroubové připojení
- Typ elektrického připojení 2:
- šroubové připojení

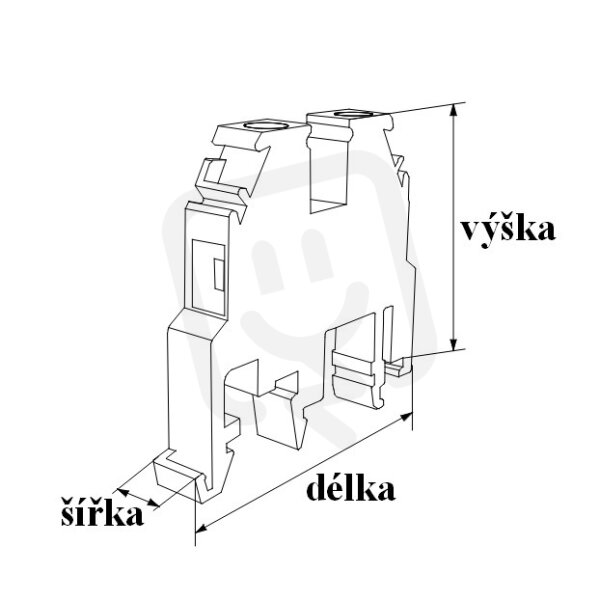

- Výška:
- 85 mm
- Způsob montáže:
- lišta DIN 35 mm
Řadová svorka RSA PEN 70 A ELEKTRO BEČOV A591231

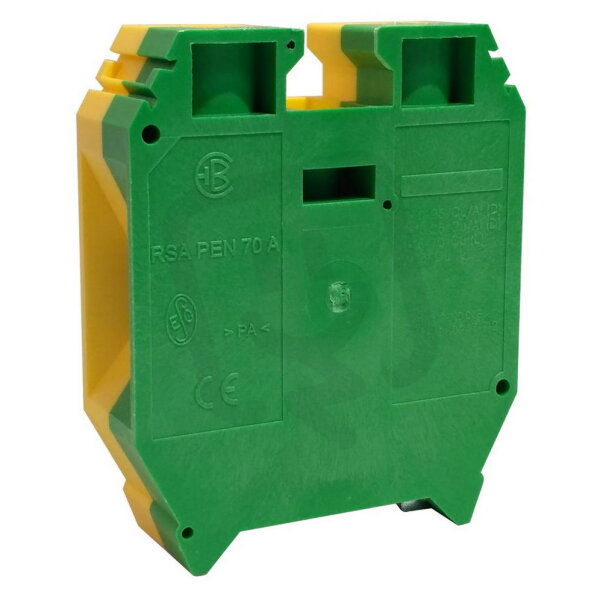

Řadová svorka RSA PEN 70 A ELEKTRO BEČOV A591231 (EAN 8595155003102) je jednopatrová svorka se 2 připojovacími místy a funkcí PEN v kontrastním zeleno/žlutém provedení.
Umožňuje připojení vícežilových vodičů 16–70 mm2, laněných vodičů 10–70 mm2 i pevných vodičů 10–95 mm2, má šroubové připojení, montáž na DIN lištu 35 mm, rozměry 24×85×70 mm, těleso z termoplastu, třídu hořlavosti UL94 V0, provozní teplotu -40 až +105 °C a nevyžaduje ukončovací přepážky.
Proč si vybrat tuto svorku?
- Je vybavena funkcí PEN, takže je určena pro propojení ochranného a nulového vodiče.
- Umožňuje připojení pevného vodiče o průřezu 10–95 mm2.
- Podporuje vícežilové připojení v rozsahu 16–70 mm2.
- Pro laněné vodiče umožňuje připojení v rozsahu 10–70 mm2.
- Disponuje 2 připojovacími místy pro přehledné zapojení.
- Je označena zeleno-žlutou barvou pro snadnou identifikaci PEN svorky.
Interní název produktu
Řadová svorka RSA PEN 70 A
Podrobný popis produktu
Řadová svorka RSA PEN 70 A
Svorky RSA PE jsou určeny ke spojování ochranných vodičů v soustavě TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou ocelovou lištu TH 35 x 7,5 a TH 35 x 15 s povrchovou úpravou. Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Svorky jsou zkoušeny podle normy ČSN EN 60 947-7-2.
Svorky RSA PE jsou určeny ke spojování ochranných vodičů v soustavě TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou ocelovou lištu TH 35 x 7,5 a TH 35 x 15 s povrchovou úpravou. Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Svorky jsou zkoušeny podle normy ČSN EN 60 947-7-2.
