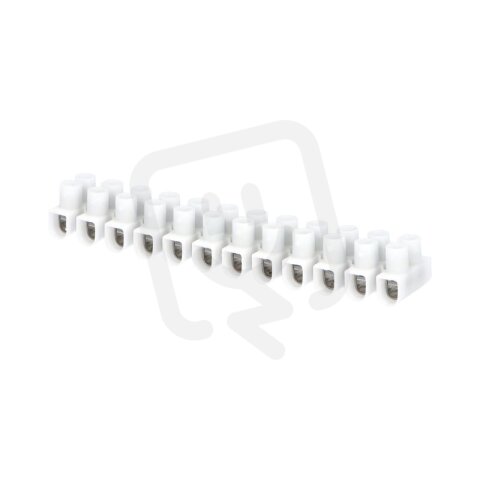

Svorkovnice instalační EKL 0 S 12x1÷4mm2 T80 PP bílá povrch. uprav. ocel 1000103
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
Nedostupné online
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0072750
- Kód dodavatele:
- 1000103
- EAN:
- 9006604141669
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- bílá
- Hloubka:
- 94,9 mm
- Jmenovité napětí:
- 450 V
- Jmenovitý proud In:
- 32 A
- Materiál izolace tělesa:
- termoplast
- Počet pólů:
- 12
- Počet pozic svorek na pól:
- 2
- Připojitelný průřez laněného vodiče:
- 1-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0-0 mm2
- Pro průřez pevného vodiče:
- 1-4 mm2
- Provozní teplota:
- 0-80 °C
- Průřez vícežilového připojení:
- 0-0 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 16,6 mm
- Středová vzdálenost otvorů:
- 8,1 mm
- Transparentní:
- ne
- Typ elektrického připojení 1:
- šroubové připojení
- Typ elektrického připojení 2:
- šroubové připojení
- Výška:
- 13 mm
- Značka:
- Eleman
- Způsob montáže:
- montážní lišta
Svorkovnice instalační EKL 0 S 12x1÷4mm2 T80 PP bílá povrch. uprav. ocel 1000103
Svorkovnice instalační EKL 0 S 12x1÷4mm2 má 12 pólů a 2 pozice svorek na pól, poskytuje připojení šroubovými svorkami pro pevné vodiče 1–4 mm2 a laněné vodiče 1–2,5 mm2 při jmenovitém napětí 450 V a jmenovitém proudu 32 A.
Je z bílého termoplastu, určená pro montáž na montážní lištu, s rozměry výška 13 mm, šířka 16,6 mm, hloubka 94,9 mm a provozní teplotou 0–80 °C; EAN: 9006604141669.
Proč si vybrat tuto svorkovnici?
- Má 12 pólů, což umožňuje přehledné zapojení více vodičů v jednom bloku.
- Pro průřez pevného vodiče podporuje 1–4 mm², vhodné pro běžné instalační okruhy.
- Obě elektrická připojení jsou šroubová, což usnadňuje pevné utažení vodičů.
- Konstrukce z PP (polypropylénu) v kombinaci s povrchově upravenou ocelí zvyšuje mechanickou odolnost a stabilitu montáže.
- Svorkovnice je v bílé barvě, která nenápadně zapadne do instalačních rozvodů a rozváděčů.
Interní název produktu
EKL 0 E SVCE T80 4mm2 bílá svorkovnice
Podrobný popis produktu
EKL
Svorkovnice instalační EKL 0 S, 12x1÷4mm2, T80, PP, bílá, povrch. uprav. ocel /88168193
Svorkovnice instalační lámací EKL 0 S - 12 pólová, průřez vodiče 1-4mm2, barva bílá, povrchově upravená ocel, napětí 450V, jmenovitý proud 32A, rozměr 94,9x13x16,6mm.
Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
Svorkovnice instalační EKL 0 S, 12x1÷4mm2, T80, PP, bílá, povrch. uprav. ocel /88168193
Svorkovnice instalační lámací EKL 0 S - 12 pólová, průřez vodiče 1-4mm2, barva bílá, povrchově upravená ocel, napětí 450V, jmenovitý proud 32A, rozměr 94,9x13x16,6mm.
Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1 mm2 až po 35 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
