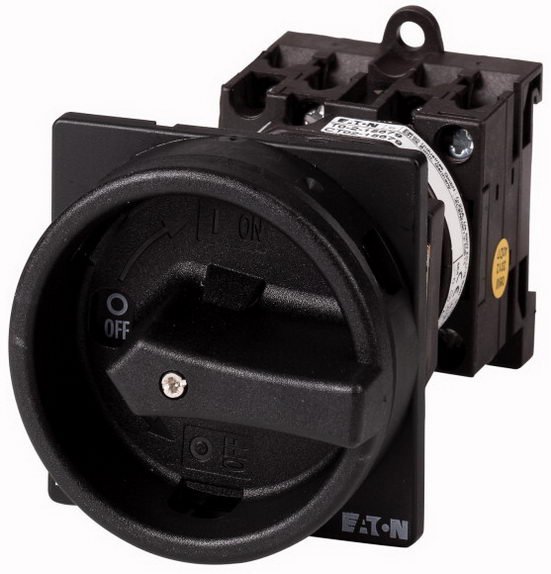

Ovládací spínač EATON T0-2-8324/V/SVB-SW 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 857,36 Kč
Cena po registraci:
1 658,39 Kč/ks
Po registraci bez DPH:
1 370,57 Kč
Vaše cena s DPH:
1 727,36 Kč/ks
Vaše cena bez DPH:
1 427,57 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156248
- Kód dodavatele:
- 098840
- EAN:
- 4015080988403
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 128 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 500-500 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Ovládací spínač EATON T0-2-8324/V/SVB-SW 20A
Ovládací spínač T0-2-8324/V/SVB-SW (EATON 098840, EAN 4015080988403) je čtyřpólový hlavní vypínač s trvalým proudem 20 A a maximálním provozním napětím 690 V AC.
Provozní výkon při AC‑3 (400 V) činí 5,5 kW, hlavní obvod se připojuje šroubově a krytí je IP65 (NEMA 12), vhodný pro mezimontáž i montáž na podlahu.
Rozměry jsou 65 × 128 × 74 mm, spínač je blokovatelný a obsahuje přepínač údržby, není však určený pro instalaci do rozvaděče.
Proč si vybrat tento ovládací spínač?
- Spínač má 4 póly, což ovlivňuje způsob přepínání obvodů.
- Je dimenzován na trvalý proud 20 A.
- Pro instalaci do rozvaděče není určen (ne).
- Počet pomocných rozpínacích i spínacích kontaktů je 0, tedy bez pomocných kontaktů.
- Je k dispozici ve verzi jako hlavní vypínač (ano).
- Maximální provozní napětí Ue AC činí 690 V.
Interní název produktu
T0-2-8324/V/SVB-SW Ovládací spínač,20A
Podrobný popis produktu
T0-2-8324/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 4pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 4pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
