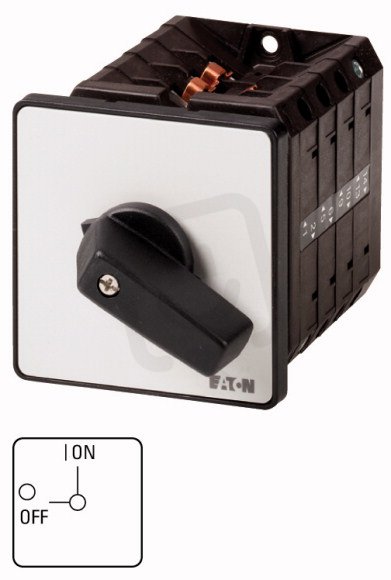

Vypínač EATON T5-1-102/E zap/vyp, 2-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 637,60 Kč
Cena po registraci:
3 247,92 Kč/ks
Po registraci bez DPH:
2 684,23 Kč
Vaše cena s DPH:
3 383,00 Kč/ks
Vaše cena bez DPH:
2 795,87 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156245
- Kód dodavatele:
- 098810
- EAN:
- 4015080988106
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 91 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5-1-102/E zap/vyp, 2-pól, 100A
T5-1-102/E (EATON 098810, EAN 4015080988106) je 2-pólový vypínač zapnuto/vypnuto s trvalým proudem 100 A a jmenovitým provozním napětím 690 V, vhodný pro přední montáž (4 otvory).
Má stupeň krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, krátkou otočnou rukojeť v barvě černá, rozměry 88 × 88 × 91 mm (š × v × h), provozní výkon AC-3 při 400 V 30 kW, spínací výkon 55 kW a krátkodobou proudovou výdrž 1,7 kA.
Proč si vybrat vypínač T5-1-102/E?
- Vypínač je konstruován jako 2 póly, takže přeruší oba vodiče v obvodu.
- Má trvalý proud Iu 100 A, vhodný pro instalace s tímto zatížením.
- Maximální provozní napětí AC je 690 V, shodné s jmenovitým provozním napětím.
- Pro instalaci do rozvaděče není určen (ne).
- Verze jako hlavní vypínač není dostupná (ne).
- Počet pomocných rozpínacích kontaktů je 0 a počet pomocných spínacích kontaktů je 0.
Interní název produktu
T5-1-102/E Vypínač zap/vyp,100A
Podrobný popis produktu
T5-1-102/E
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
